Λεπτομέρειες:
|
| ΟΝΟΜΑ: | GYTC8S υπαίθριο εναέριο πολυ σχήμα 8 καλώδιο 10 τρόπου G652d πυρήνων ενιαίο οπτικών ινών πυρήνας | Τύπος ινών: | G652D |
|---|---|---|---|
| Αρίθμηση ινών: | 24F | Τύπος: | καλώδιο οπτικών ινών |
| Διάμετρος καλωδίων: | 9.8*18.5mm | Μέλος δύναμης: | Χαλύβδινο σύρμα |
| εγκατάσταση: | Αυτοφερόμενος/κεραία | Εφαρμογή: | Εναέρια εγκατάσταση |
| Μέλος αγγελιοφόρων: | Χαλύβδινο σύρμα | Πιστοποίηση: | ISO9001/CE |
| Επιλογές ινών: | ITU G652D, G657A, OM1, OM2, OM3, OM4 | Χρώμα: | Προσαρμοσμένος |
| Επισημαίνω: | GYTC8S υπαίθριο εναέριο καλώδιο,10 εναέριο σχήμα 8 πυρήνων καλώδιο οπτικών ινών,G652D εναέριο σχήμα 8 καλώδιο οπτικών ινών |
||
GYTC8S υπαίθριο εναέριο πολυ σχήμα 8 καλώδιο 10 τρόπου G652d πυρήνων ενιαίο οπτικών ινών πυρήνας
Περιγραφή GYTC8S του υπαίθριου εναέριου πολυ σχήματος 8 καλώδιο 10 τρόπου G652d πυρήνων ενιαίου οπτικών ινών πυρήνας
Το καλώδιο GYXTC8S κατασκευάζεται με την παρεμβολή μιας ίνας 250μm σε έναν χαλαρό σωλήνα φιαγμένο από υλικό υψηλός-συντελεστών που γεμίζουν με μια water-repellent ένωση. Ο χαλαρός σωλήνας είναι ντυμένος με μια double-sided ντυμένη πλαστικό λουρίδα χάλυβα (PSP) κατά μήκος, και ένα νερό-εμποδίζοντας υλικό προστίθεται μεταξύ της λουρίδας χάλυβα και του χαλαρού σωλήνα για να εξασφαλίσει συμπαγές και διαμήκες φράξιμο νερού του καλωδίου, και το σκέλος χάλυβα είναι ενσωματωμένο σε έναν 8 διαμορφωμένο τύπο. Μέσα στη θήκη πολυαιθυλενίου.
Τα χαρακτηριστικά γνωρίσματα ενιαίου τρόπου G652d πυρήνων GYTC8S του υπαίθριου εναέριου πολυ λογαριάζουν το καλώδιο 10 οπτικών ινών 8 πυρήνας
· Το σκέλος χαλύβδινων συρμάτων έχει μια πολύ υψηλή εκτατή δύναμη, η οποία είναι κατάλληλη για την αυτοφερόμενη υπερυψωμένη τοποθέτηση και μειώνει τις δαπάνες εγκαταστάσεων.
· Έχει τις καλές μηχανικές και ιδιότητες θερμοκρασίας.
· Το ίδιο το χαλαρό υλικό σωλήνων έχει την καλή αντίσταση υδρόλυσης και υψηλής αντοχής.
· Το σωλήνα γεμίζουν με ένα ειδικό λίπος για να προστατεύσει την ίνα.
· Το διπλάσιο έντυσε τη λουρίδα χάλυβα (PSP) βελτιώνει την αντίσταση υγρασίας του καλωδίου.
· Μικρή διάμετρος, ελαφρύς και εύκολος να βάλει.
· Μακροχρόνιες μήκος και χαμηλή τιμή παράδοσης.
Τα στοιχεία παραμέτρου ενιαίου τρόπου G652d πυρήνων GYTC8S του υπαίθριου εναέριου πολυ λογαριάζουν το καλώδιο 10 οπτικών ινών 8 πυρήνας
| Πρότυπο | Αρίθμηση ινών | Αρίθμηση σωλήνων | Γεμίζοντας αρίθμηση σχοινιών |
Βάρος (kg/km) |
Ένταση (ν) |
Συντριβή (N/100mm) |
Κάμπτοντας ακτίνα στατική/δυναμική (χιλ.) |
| GYTC8A-2~6Xn | 2~6 | 1 | 4 | 158 | Σύμφωνα με τη διάμετρο του καλωδίου αναστολής | 300/1000 | 10D/20D |
| GYTC8A-8~12Xn | 8~12 | 2 | 3 | 158 | |||
| GYTC8A-14~18Xn | 14~18 | 3 | 2 | 158 | |||
| GYTC8A-20~24Xn | 20~24 | 4 | 1 | 158 | |||
| GYTC8A-26~30Xn | 26~30 | 5 | 0 | 158 |
Τεχνικές παράμετροι:
Αρίθμηση καλωδίων |
Έξω θήκη διάμετρος |
Βάρος |
Ελάχιστος επιτρεπόμενος Εκτατός Δύναμη (Ν) |
Ελάχιστο επιτρεπόμενο Φορτίο συντριβής (N/100mm) |
Ελάχιστος Κάμψη Ακτίνα (ΚΚ) |
Αποθήκευση θερμοκρασία |
|||
| (ΚΚ) | (κλ) | Απότομα όρος |
Πολύ όρος |
Απότομα όρος |
Πολύ όρος |
Απότομα όρος |
Πολύ όρος |
(℃) |
|
| 6 | 3.0 X 9,8 | 54 | 1000 | 200 | 1000 | 200 | 20D | 10D | -40 ~ +70 |
| 12 | 3.0 X 9,8 | 54 | 1000 | 200 | 1000 | 200 | 20D | 10D | -40 ~ +70 |
| 24 | 7.0x14.5 | 210 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 ~ +70 |
| 36 | 7.0x14.5 | 210 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 ~ +70 |
| 42 | 7.0x14.5 | 210 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 ~ +70 |
| 48 | 7.0x15.5 | 210 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 ~ +70 |
| 72 | 7.0x15.5 | 245 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 ~ +70 |
| 144 | 7.0x15.5 | 285 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 ~ +70 |
|
G.652D ενιαία οπτική ίνα τρόπου (B1.3)
|
|||
|
Στοιχείο
|
Πρότυπα
|
Μονάδα
|
|
|
Μείωση
|
1310nm
|
≤0.35
|
dB/km
|
|
1383nm
|
≤0.33
|
dB/km
|
|
|
1550nm
|
≤0.21
|
dB/km
|
|
|
1625nm
|
≤0.24
|
dB/km
|
|
|
Διασπορά
|
1288nm~1339nm
|
|Δ|≤3.4
|
CP (NM·χλμ)
|
|
1271nm~1360nm
|
|Δ|≤5.3
|
CP (NM·χλμ)
|
|
|
1550nm
|
≤17.8
|
CP (NM·χλμ)
|
|
|
Μήκος κύματος μηδέν-διασποράς
|
1300~1322
|
(NM)
|
|
|
Κλίση μηδέν-διασποράς
|
≤0.091
|
CP (nm2•χλμ)
|
|
|
PMD
|
Ενιαία ίνα PMD
|
≤0.15
|
ps/√km
|
|
Συνδέσεις PMD Q
|
≤0.08
|
ps/√km
|
|
|
MDF
|
1310nm
|
9.2±0.4
|
um
|
|
Διάμετρος επένδυσης
|
125±1.0
|
μm
|
|
|
Μη-κυκλικότητα επένδυσης
|
≤0.8
|
%
|
|
|
Concentricity πυρήνας-επένδυσης λάθος
|
≤0.6
|
μm
|
|
|
Διάμετρος επιστρώματος
|
245±10
|
μm
|
|
|
Concentricity επένδυσης/επιστρώματος λάθος
|
≤10.0
|
μm
|
|
|
Κόψτε το μήκος κύματος
|
1.18~1.33
|
μm
|
|
|
Μείωση Macrobend
(ф 50mm, 100 κύκλοι)
|
1550nm
|
≤0.05
|
DB
|
|
1625nm
|
≤0.05
|
DB
|
|
|
Κάμπτοντας ακτίνα
|
≥5
|
μ
|
|
|
Δυναμικές παράμετροι κούρασης
|
≥20
|
ND
|
|
|
Πρόσθετη μείωση
@1310nm &
@1550nm
|
Δοκιμή ανακύκλωσης θερμοκρασίας:
(- 60℃~85℃, 3 κύκλοι) |
≤0.03
|
dB/km
|
|
Το νερό ενυδατώνει τη δοκιμή:
(23℃ για 30 ημέρες) |
≤0.03
|
dB/km
|
|
|
Υγρή δοκιμή θερμότητας:
(85℃, 85%RH για 30 ημέρες) |
≤0.03
|
dB/km
|
|
|
Θερμική δοκιμή γήρανσης (85℃ για 30 ημέρες)
|
≤0.03
|
dB/km
|
|
|
Το θερμό νερό ενυδατώνει τη δοκιμή: (60℃ για 15 ημέρες)
|
≤0.03
|
dB/km
|
|
FAQ
Πληρωμή
Για τις μεγάλες διαταγές, T/T, L/C, και οι ε-πιστωτικές γραμμές όλες προσφέρονται.
Για τις μικρές διαταγές, οι πίστωση-κάρτες γίνονται αποδεκτές.
Ναυτιλία & παράδοση
Θα στείλουμε τα προϊόντα μέσα σε 10-30 ημέρες.
Στέλνουμε τις μικρές που επεξεργάζεται κατά δεσμίδες αεροπορικώς, ή μεγάλες διαταγές από το εμπορευματοκιβώτιο.
Επιστροφή και εξουσιοδότησηΌλα τα προϊόντα έχουν εξεταστεί πριν από το σκάφος
Όλα τα προϊόντα έχουν 2 έτη εξουσιοδότησης. Εάν δεν υπάρχει κανένα προκαλούμενο από τον άνθρωπο πρόβλημα, θα αντικαταστήσουμε ή επισκευή για σας ελεύθερα.
Είμαστε κύριοι της καλύτερης υπηρεσίας μεταπώλησης. Εάν οποιαδήποτε προβλήματα συμβούν, η ομάδα μας θα κάνει το καλύτερό μας που λύνει για τους πελάτες.

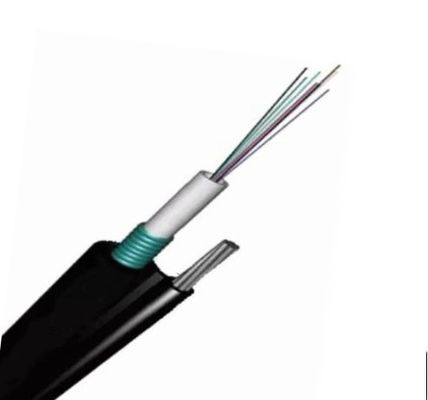

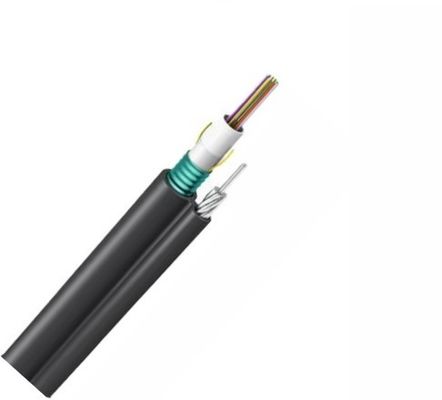

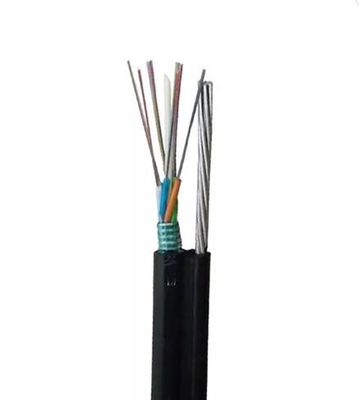

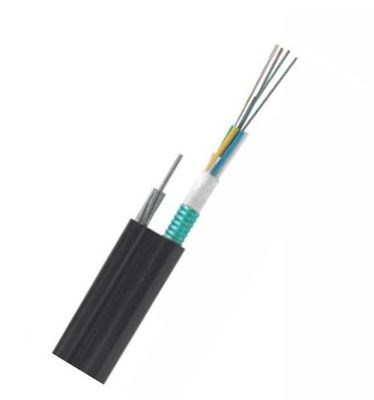

Τα σχέδια ενιαίου τρόπου G652d πυρήνων GYTC8S του υπαίθριου εναέριου πολυ λογαριάζουν το καλώδιο 10 οπτικών ινών 8 πυρήνας
