Λεπτομέρειες:
|
| Όνομα: | 24 υπαίθρια ενιαία καλώδια τρόπου καλωδίων figure8 gytc8s οπτικών ινών πυρήνων | Τύπος ινών: | G652D |
|---|---|---|---|
| Αρίθμηση ινών: | 24F | Τύπος: | καλώδιο οπτικών ινών |
| Διάμετρος καλωδίων: | 9.8*18.5mm | Μέλος δύναμης: | Χαλύβδινο σύρμα |
| εγκατάσταση: | Αυτοφερόμενος/κεραία | Εφαρμογή: | Μεγάλης απόστασης σύστημα επικοινωνιών |
| Επισημαίνω: | 24F 24 σχήμα 8 πυρήνων υπαίθριο καλώδιο ινών,24F 24 σχήμα 8 πυρήνων υπαίθρια καλώδια ινών,24F 24 υπαίθρια καλώδια ινών πυρήνων GYTC8S |
||
24 υπαίθρια ενιαία καλώδια τρόπου καλωδίων figure8 gytc8s οπτικών ινών πυρήνων
Περιγραφή 24 υπαίθριων ενιαίων καλωδίων τρόπου καλωδίων figure8 gytc8s οπτικών ινών πυρήνων
* Χαλαρό ύφος σωλήνων, καλώδιο αριθμός-8 οπτικής ίνας, ένωση ζελατίνας, καλώδιο οπτικής ίνας με το μεταλλικό κεντρικό μέλος δύναμης του χαλύβδινου σύρματος.
* Γεμίζοντας σύνθετη και αδιάβροχη ταινία θωρακισμένη με το ζαρωμένο καλώδιο αγγελιοφόρων χάλυβα ενσωμάτωσης χάλυβα tape/AL κατάλληλο για την υπερυψωμένη εγκατάσταση ως πόλο στον πόλο ή πόλο στις εγκαταστάσεις.
Χαρακτηριστικά γνωρίσματα 24 υπαίθριων ενιαίων καλωδίων τρόπου καλωδίων figure8 gytc8s οπτικών ινών πυρήνων
* Υψηλής αντοχής, ακολουθώ-ανθεκτική θήκη.
* Το καλώδιο GYXTC8S συνοδεύεται με τα προσαραγμένα καλώδια ως ενισχυτικό μέρος για να είναι δομή αριθμός-8.
* οι ίνες 250μm τοποθετούνται σε έναν χαλαρό σωλήνα φιαγμένο από υψηλά πλαστικά συντελεστών στον κεντρικό του καλωδίου.
* Το σωλήνα γεμίζουν με μια αδιάβροχη ένωση πλήρωσης.
* Έπειτα ο σωλήνας είναι με το νήμα aramid για να εξασφαλίσει την υψηλή εκτατή δύναμη.
* Μετά από αυτόν το καλώδιο καλύπτεται με τη λεπτή θήκη PE (πολυαιθυλένιο).
Στοιχεία παραμέτρου
|
Ίνα Num.
|
Εξωτερική διάμετρος (χιλ.)
|
Βάρος (kg/km)
|
Ένταση (ν)
|
Φόρτωση συντριβής (N/100mm)
|
||
|
Βραχυπρόθεσμος
|
Μακροπρόθεσμος
|
Βραχυπρόθεσμος
|
Μακροπρόθεσμος
|
|||
|
2-30
|
9.5*18.2
|
150
|
≥6000
|
≥2000
|
≥1000
|
≥300
|
|
32-48
|
10.2*18.9
|
162
|
||||
|
50-60
|
10.2*19.2
|
173
|
||||
|
62-72
|
10.9*19.9
|
197
|
||||
|
74-84
|
12.1*21.1
|
217
|
||||
|
86-96
|
12.1*21.1
|
217
|
||||
|
G.652D ενιαία οπτική ίνα τρόπου (B1.3)
|
|||
|
Στοιχείο
|
Πρότυπα
|
Μονάδα
|
|
|
Μείωση
|
1310nm
|
≤0.35
|
dB/km
|
|
1383nm
|
≤0.33
|
dB/km
|
|
|
1550nm
|
≤0.21
|
dB/km
|
|
|
1625nm
|
≤0.24
|
dB/km
|
|
|
Διασπορά
|
1288nm~1339nm
|
|Δ|≤3.4
|
CP (NM·χλμ)
|
|
1271nm~1360nm
|
|Δ|≤5.3
|
CP (NM·χλμ)
|
|
|
1550nm
|
≤17.8
|
CP (NM·χλμ)
|
|
|
Μήκος κύματος μηδέν-διασποράς
|
1300~1322
|
(NM)
|
|
|
Κλίση μηδέν-διασποράς
|
≤0.091
|
CP (nm2•χλμ)
|
|
|
PMD
|
Ενιαία ίνα PMD
|
≤0.15
|
ps/√km
|
|
Συνδέσεις PMD Q
|
≤0.08
|
ps/√km
|
|
|
MDF
|
1310nm
|
9.2±0.4
|
um
|
|
Διάμετρος επένδυσης
|
125±1.0
|
μm
|
|
|
Μη-κυκλικότητα επένδυσης
|
≤0.8
|
%
|
|
|
Concentricity πυρήνας-επένδυσης λάθος
|
≤0.6
|
μm
|
|
|
Διάμετρος επιστρώματος
|
245±10
|
μm
|
|
|
Concentricity επένδυσης/επιστρώματος λάθος
|
≤10.0
|
μm
|
|
|
Κόψτε το μήκος κύματος
|
1.18~1.33
|
μm
|
|
|
Μείωση Macrobend
(ф 50mm, 100 κύκλοι)
|
1550nm
|
≤0.05
|
DB
|
|
1625nm
|
≤0.05
|
DB
|
|
|
Κάμπτοντας ακτίνα
|
≥5
|
μ
|
|
|
Δυναμικές παράμετροι κούρασης
|
≥20
|
ND
|
|
|
Πρόσθετη μείωση
@1310nm &
@1550nm
|
Δοκιμή ανακύκλωσης θερμοκρασίας:
(- 60℃~85℃, 3 κύκλοι) |
≤0.03
|
dB/km
|
|
Το νερό ενυδατώνει τη δοκιμή:
(23℃ για 30 ημέρες) |
≤0.03
|
dB/km
|
|
|
Υγρή δοκιμή θερμότητας:
(85℃, 85%RH για 30 ημέρες) |
≤0.03
|
dB/km
|
|
|
Θερμική δοκιμή γήρανσης (85℃ για 30 ημέρες)
|
≤0.03
|
dB/km
|
|
|
Το θερμό νερό ενυδατώνει τη δοκιμή: (60℃ για 15 ημέρες)
|
≤0.03
|
dB/km
|
|

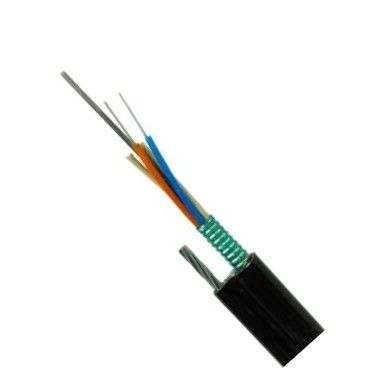

Σχέδια 24 υπαίθριων ενιαίων καλωδίων τρόπου καλωδίων figure8 gytc8s οπτικών ινών πυρήνων
