Λεπτομέρειες:
|
| ΟΝΟΜΑ: | Υπαίθριο εναέριο GYXTC8Y 12 σχήμα 8 πυρήνων καλώδιο οπτικής ίνας | Τύπος ινών: | G652D |
|---|---|---|---|
| Αρίθμηση ινών: | 24F | Τύπος: | καλώδιο οπτικών ινών |
| Διάμετρος καλωδίων: | 9.8*18.5mm | Μέλος δύναμης: | Χαλύβδινο σύρμα |
| εγκατάσταση: | Αυτοφερόμενος/κεραία | Εφαρμογή: | Μεγάλης απόστασης σύστημα επικοινωνιών |
| Μέλος αγγελιοφόρων: | Χαλύβδινο σύρμα | Πιστοποίηση: | ISO9001/CE |
| Επιλογές ινών: | ITU G652D, G657A, OM1, OM2, OM3, OM4 | Χρώμα: | Προσαρμοσμένος |
| Επισημαίνω: | 12 εναέριο σχήμα 8 πυρήνων καλώδιο οπτικών ινών,GYXTC8Y εναέριο σχήμα 8 καλώδιο οπτικών ινών,Καλώδιο οπτικών ινών πυρήνων GYXTC8Y 12 |
||

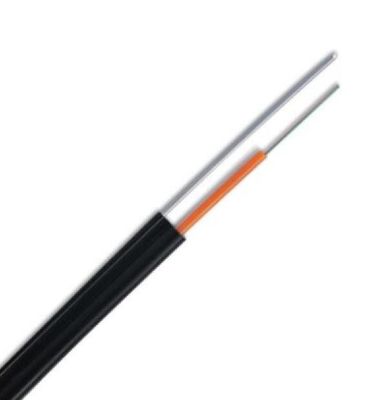

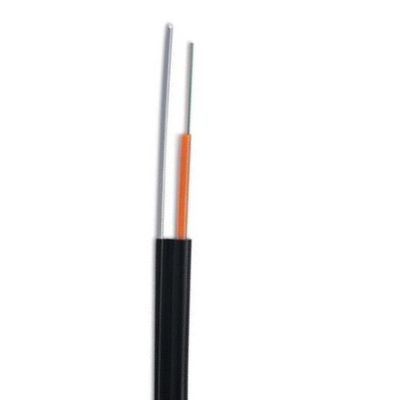

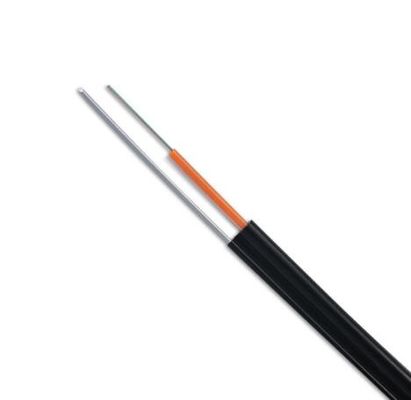

Υπαίθριο εναέριο GYXTC8Y 12 σχήμα 8 πυρήνων καλώδιο οπτικής ίνας
Περιγραφή υπαίθριου εναέριου GYXTC8Y 12 σχήμα 8 πυρήνων καλώδιο οπτικής ίνας
GYFTC8Y το εναέριο καλώδιο οπτικών ινών είναι μη τεθωρακισμένο 7x1.0mm αυτοφερόμενο καλώδιο καλωδίων σκελών χάλυβα. Ο χαλαρός σωλήνας αποτελείται από το υψηλό πλαστικό συντελεστών (PBT), τα οποία γεμίζουν με το ανθεκτικό πήκτωμα νερού. Ο χαλαρός σωλήνας είναι προσαραγμένος γύρω από το μη μεταλλικό ενισχύει το μέλος (FRP). Η εξωτερική θήκη αποτελείται από το UV σακάκι PE αντίστασης. Το σχήμα 8 αυτοφερόμενη δομή παρέχει την υψηλή εκτατή δύναμη και επιτρέπει στις εναέριες εγκαταστάσεις εύκολης και μείωσης κόστους. Το αυτοφερόμενο μέλος καλωδίων σκελών χάλυβα δίνει υψηλό εκτατό ανθεκτικό.
Τα χαρακτηριστικά γνωρίσματα του υπαίθριου εναέριου πυρήνα GYXTC8Y 12 λογαριάζουν το καλώδιο 8 οπτικής ίνας
1. Καλή μηχανική και εκτέλεση θερμοκρασίας
2. Υψηλής αντοχής χαλαρός σωλήνας που είναι υδρόλυση ανθεκτική
3. Η ειδική ένωση πλήρωσης σωλήνων εξασφαλίζει μια κρίσιμη προστασία της ίνας
4. Η ειδικά σχεδιασμένη συμπαγής δομή είναι καλή στην παρεμπόδιση των χαλαρών σωλήνων από να συρρικνωθεί
5. Η θήκη PE προστατεύω το καλώδιο από την υπεριώδη ακτινοβολία
6. Το ελαφρύ σχέδιο φέρνει το χαμηλότερο κόστος και επίσης την εύκολη εγκατάσταση
7.Anti-ηλεκτρομαγνητισμός δυνατότητα.
8.Small διάμετρος καλωδίων, ελαφρύ βάρος καλωδίων, αυτοφερόμενο,
9.Easily εγκατάσταση.
Τα στοιχεία παραμέτρου του υπαίθριου εναέριου πυρήνα GYXTC8Y 12 λογαριάζουν το καλώδιο 8 οπτικής ίνας
| Στοιχεία | Περιγραφή | |
| Πριν από το καλώδιο | Μετά από το καλώδιο | |
| atten.1310 | ≤0.35dB/km | ≤0.36dB/km |
| atten.1383 | ≤0.35dB/km | ≤0.36dB/km |
| atten.1550 | ≤0.21dB/km | ≤0.22dB/km |
| atten.1625 | ≤0.23dB/km | ≤0.24dB/km |
| Κομμένο καλώδιο μήκος κύματος | ≤1260 NM | |
| Μήκος κύματος μηδέν-διασποράς | 1300 ~ 1324 NM | |
| Κλίση μηδέν-διασποράς | ≤0.091 CP (nm2.km) | |
| Διάμετρος τομέων τρόπου | @ 1310 NM 8.8~9.6μm | |
| Πυρήνας/ντυμένο concentricity λάθος | ≤0.6μm | |
| Διάμετρος επένδυσης | 125±1.0μm | |
| Μη-κυκλικότητα επένδυσης | ≤1.0% | |
| Αρχική διάμετρος επιστρώματος | 245±7μm | |
|
Προκληθείσα μακρο-κάμψη μείωση 16mm ακτίνα, 1 στροφή ακτίνα 25mm, 100 στροφές ακτίνα 30mm, 100 στροφές |
Δ≤0.05dB @1550nm Δ≤0.05dB @1550nm Δ≤0.05 DB @1625nm |
|
|
Ίνα Num.
|
Εξωτερική διάμετρος (χιλ.)
|
Βάρος (kg/km)
|
Ένταση (ν)
|
Φόρτωση συντριβής (N/100mm)
|
||
|
Βραχυπρόθεσμος
|
Μακροπρόθεσμος
|
Βραχυπρόθεσμος
|
Μακροπρόθεσμος
|
|||
|
2-30
|
9.5*18.2
|
150
|
≥6000
|
≥2000
|
≥1000
|
≥300
|
|
32-48
|
10.2*18.9
|
162
|
||||
|
50-60
|
10.2*19.2
|
173
|
||||
|
62-72
|
10.9*19.9
|
197
|
||||
|
74-84
|
12.1*21.1
|
217
|
||||
|
86-96
|
12.1*21.1
|
217
|
||||
Τεχνικές παράμετροι:
Αρίθμηση καλωδίων |
Έξω θήκη διάμετρος |
Βάρος |
Ελάχιστος επιτρεπόμενος Εκτατός Δύναμη (Ν) |
Ελάχιστο επιτρεπόμενο Φορτίο συντριβής (N/100mm) |
Ελάχιστος Κάμψη Ακτίνα (ΚΚ) |
Αποθήκευση θερμοκρασία |
|||
| (ΚΚ) | (κλ) | Απότομα όρος |
Πολύ όρος |
Απότομα όρος |
Πολύ όρος |
Απότομα όρος |
Πολύ όρος |
(℃) |
|
| 6 | 3.0 X 9,8 | 54 | 1000 | 200 | 1000 | 200 | 20D | 10D | -40 ~ +70 |
| 12 | 3.0 X 9,8 | 54 | 1000 | 200 | 1000 | 200 | 20D | 10D | -40 ~ +70 |
| 24 | 7.0x14.5 | 210 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 ~ +70 |
| 36 | 7.0x14.5 | 210 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 ~ +70 |
| 42 | 7.0x14.5 | 210 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 ~ +70 |
| 48 | 7.0x15.5 | 210 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 ~ +70 |
| 72 | 7.0x15.5 | 245 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 ~ +70 |
| 144 | 7.0x15.5 | 285 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 ~ +70 |
|
G.652D ενιαία οπτική ίνα τρόπου (B1.3)
|
|||
|
Στοιχείο
|
Πρότυπα
|
Μονάδα
|
|
|
Μείωση
|
1310nm
|
≤0.35
|
dB/km
|
|
1383nm
|
≤0.33
|
dB/km
|
|
|
1550nm
|
≤0.21
|
dB/km
|
|
|
1625nm
|
≤0.24
|
dB/km
|
|
|
Διασπορά
|
1288nm~1339nm
|
|Δ|≤3.4
|
CP (NM·χλμ)
|
|
1271nm~1360nm
|
|Δ|≤5.3
|
CP (NM·χλμ)
|
|
|
1550nm
|
≤17.8
|
CP (NM·χλμ)
|
|
|
Μήκος κύματος μηδέν-διασποράς
|
1300~1322
|
(NM)
|
|
|
Κλίση μηδέν-διασποράς
|
≤0.091
|
CP (nm2•χλμ)
|
|
|
PMD
|
Ενιαία ίνα PMD
|
≤0.15
|
ps/√km
|
|
Συνδέσεις PMD Q
|
≤0.08
|
ps/√km
|
|
|
MDF
|
1310nm
|
9.2±0.4
|
um
|
|
Διάμετρος επένδυσης
|
125±1.0
|
μm
|
|
|
Μη-κυκλικότητα επένδυσης
|
≤0.8
|
%
|
|
|
Concentricity πυρήνας-επένδυσης λάθος
|
≤0.6
|
μm
|
|
|
Διάμετρος επιστρώματος
|
245±10
|
μm
|
|
|
Concentricity επένδυσης/επιστρώματος λάθος
|
≤10.0
|
μm
|
|
|
Κόψτε το μήκος κύματος
|
1.18~1.33
|
μm
|
|
|
Μείωση Macrobend
(ф 50mm, 100 κύκλοι)
|
1550nm
|
≤0.05
|
DB
|
|
1625nm
|
≤0.05
|
DB
|
|
|
Κάμπτοντας ακτίνα
|
≥5
|
μ
|
|
|
Δυναμικές παράμετροι κούρασης
|
≥20
|
ND
|
|
|
Πρόσθετη μείωση
@1310nm &
@1550nm
|
Δοκιμή ανακύκλωσης θερμοκρασίας:
(- 60℃~85℃, 3 κύκλοι) |
≤0.03
|
dB/km
|
|
Το νερό ενυδατώνει τη δοκιμή:
(23℃ για 30 ημέρες) |
≤0.03
|
dB/km
|
|
|
Υγρή δοκιμή θερμότητας:
(85℃, 85%RH για 30 ημέρες) |
≤0.03
|
dB/km
|
|
|
Θερμική δοκιμή γήρανσης (85℃ για 30 ημέρες)
|
≤0.03
|
dB/km
|
|
|
Το θερμό νερό ενυδατώνει τη δοκιμή: (60℃ για 15 ημέρες)
|
≤0.03
|
dB/km
|
|
FAQ
1.Are εσείς ο πραγματικός κατασκευαστής;
Ναι. Είμαστε ο πραγματικός κατασκευαστής με περισσότερο από 560 προσωπικό.
2. πόσα έτη είστε στον τομέα των οπτικών ινών;
Από το 2001.
3.Can δέχεστε τη μικρή διαταγή;
Ναι, η μικρή διαταγή είναι διαθέσιμη. Υποστηρίζουμε το νέο έργο των πελατών μας όπως ξέρουμε ότι η επιχείρηση είναι πάντα από τη μικρή διαταγή.
4.What είναι η εξουσιοδότησή σας περίοδος;
25 έτη για το καλώδιο οπτικών ινών
5.Which είδος πιστοποίησης που έχετε;
ISO9001, SGS, CIQ.
6.What είναι η παράδοσή σας χρόνος;
Συνήθως μέσα σε 2-30 εργάσιμες ημέρες
7.What είναι η πληρωμή σας τρόπος;
T/T, L/C, Western Union και Paypal.
8.Can παρέχετε τα προσαρμοσμένα προϊόντα και το λογότυπο;
Ναι. Παρέχουμε την υπηρεσία OEM&ODM. Μπορείτε να μας στείλετε το σχέδιό σας.
Τα σχέδια του υπαίθριου εναέριου πυρήνα GYXTC8Y 12 λογαριάζουν το καλώδιο 8 οπτικής ίνας
