Λεπτομέρειες:
|
| ΟΝΟΜΑ: | Αυτοφερόμενο σχήμα 8 εναέριο καλώδιο GYTC8S οπτικών ινών πυρήνων GYTC8A 12/24/96 | Τύπος ινών: | G652D |
|---|---|---|---|
| Αρίθμηση ινών: | 24F | Τύπος: | καλώδιο οπτικών ινών |
| Διάμετρος καλωδίων: | 9.8*18.5mm | Μέλος δύναμης: | Χαλύβδινο σύρμα |
| εγκατάσταση: | Αυτοφερόμενος/κεραία | Εφαρμογή: | Μεγάλης απόστασης σύστημα επικοινωνιών |
| Μέλος αγγελιοφόρων: | Χαλύβδινο σύρμα | Πιστοποίηση: | ISO9001/CE |
| Επιλογές ινών: | ITU G652D, G657A, OM1, OM2, OM3, OM4 | Χρώμα: | Προσαρμοσμένος |
| Επισημαίνω: | GYTC8S εναέριο καλώδιο οπτικών ινών,εναέριο καλώδιο οπτικών ινών 96 πυρήνων,GYTC8S αυτοφερόμενο εναέριο καλώδιο |
||

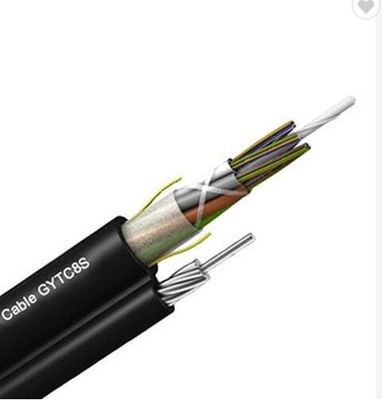

Αυτοφερόμενο σχήμα 8 εναέριο καλώδιο GYTC8S οπτικών ινών πυρήνων GYTC8A 12/24/96
Περιγραφή του αυτοφερόμενου σχήματος 8 εναέριο καλώδιο GYTC8S οπτικών ινών πυρήνων GYTC8A 12/24/96
GYTC8S είναι ένα χαρακτηριστικό υπαίθριο καλώδιο οπτικών ινών χρήσης για τις εναέριες εφαρμογές GYTC8S καλείται επίσης σχήμα που 8 καλώδιο λόγω της δομής του μοιάζουν με το σχήμα 8. Παρέχουμε τον ενιαίο τρόπο και τα πολλαπλού τρόπου καλώδια ινών GYTC8S από τον τύπο 2 ινών στον τύπο 96 ινών.
Χαρακτηριστικά γνωρίσματα του αυτοφερόμενου σχήματος 8 εναέριο καλώδιο GYTC8S οπτικών ινών πυρήνων GYTC8A 12/24/96
1, υψηλή εκτατή δύναμη των προσαραγμένων καλωδίων καλύπτει την απαίτηση αυτοφερόμενου και μειώνει το κόστος εγκαταστάσεων.
2, καλή μηχανική και εκτέλεση θερμοκρασίας.
3, αυτοφερόμενο σχήμα 8 σχέδιο.
4, ειδική ένωση πλήρωσης σωλήνων εξασφαλίζουν μια κρίσιμη προστασία της ίνας
5, χαλαρή ένωση πλήρωσης σωλήνων
6, νήμα Aramid παρέχουν την πρόσθετη μηχανική προστασία
7, χαλαρή ένωση πλήρωσης σωλήνων
8,100% πλήρωση πυρήνων καλωδίων
9, χαλαρή πήκτωμα-γεμισμένη σωλήνας κατασκευή για την ανώτερη προστασία ινών.
10, UV και υγρασία-ανθεκτικό σχέδιο
Τα στοιχεία παραμέτρου του αυτοφερόμενου σχήματος 8 GYTC8A το 12/24/96 αφαιρούν τον πυρήνα το εναέριο καλώδιο GYTC8S οπτικών ινών
|
Ίνα Num.
|
Εξωτερική διάμετρος (χιλ.)
|
Βάρος (kg/km)
|
Ένταση (ν)
|
Φόρτωση συντριβής (N/100mm)
|
||
|
Βραχυπρόθεσμος
|
Μακροπρόθεσμος
|
Βραχυπρόθεσμος
|
Μακροπρόθεσμος
|
|||
|
2-30
|
9.5*18.2
|
150
|
≥6000
|
≥2000
|
≥1000
|
≥300
|
|
32-48
|
10.2*18.9
|
162
|
||||
|
50-60
|
10.2*19.2
|
173
|
||||
|
62-72
|
10.9*19.9
|
197
|
||||
|
74-84
|
12.1*21.1
|
217
|
||||
|
86-96
|
12.1*21.1
|
217
|
||||
Μηχανικά και περιβαλλοντικά χαρακτηριστικά:
| Στοιχεία | Ενώστε | Προδιαγραφές |
| Ένταση (μακροπρόθεσμη) | Ν | 300 |
| Ένταση (βραχυπρόθεσμη) | Ν | 800 |
| Συντριβή (μακροπρόθεσμη) | N/10cm | 200 |
| Συντριβή (βραχυπρόθεσμη) | N/10cm | 600 |
| Ελάχιστη ακτίνα κάμψεων (δυναμική) | χιλ. | 20D |
| Ελάχιστη ακτίνα κάμψεων (στατική) | χιλ. | 10D |
| Θερμοκρασία εγκατάστασης | ºC | -20~+60 |
| Λειτουργούσα θερμοκρασία | ºC | -40~+70 |
| Θερμοκρασία αποθήκευσης | ºC | -40~+70 |
|
G.652D ενιαία οπτική ίνα τρόπου (B1.3)
|
|||
|
Στοιχείο
|
Πρότυπα
|
Μονάδα
|
|
|
Μείωση
|
1310nm
|
≤0.35
|
dB/km
|
|
1383nm
|
≤0.33
|
dB/km
|
|
|
1550nm
|
≤0.21
|
dB/km
|
|
|
1625nm
|
≤0.24
|
dB/km
|
|
|
Διασπορά
|
1288nm~1339nm
|
|Δ|≤3.4
|
CP (NM·χλμ)
|
|
1271nm~1360nm
|
|Δ|≤5.3
|
CP (NM·χλμ)
|
|
|
1550nm
|
≤17.8
|
CP (NM·χλμ)
|
|
|
Μήκος κύματος μηδέν-διασποράς
|
1300~1322
|
(NM)
|
|
|
Κλίση μηδέν-διασποράς
|
≤0.091
|
CP (nm2•χλμ)
|
|
|
PMD
|
Ενιαία ίνα PMD
|
≤0.15
|
ps/√km
|
|
Συνδέσεις PMD Q
|
≤0.08
|
ps/√km
|
|
|
MDF
|
1310nm
|
9.2±0.4
|
um
|
|
Διάμετρος επένδυσης
|
125±1.0
|
μm
|
|
|
Μη-κυκλικότητα επένδυσης
|
≤0.8
|
%
|
|
|
Concentricity πυρήνας-επένδυσης λάθος
|
≤0.6
|
μm
|
|
|
Διάμετρος επιστρώματος
|
245±10
|
μm
|
|
|
Concentricity επένδυσης/επιστρώματος λάθος
|
≤10.0
|
μm
|
|
|
Κόψτε το μήκος κύματος
|
1.18~1.33
|
μm
|
|
|
Μείωση Macrobend
(ф 50mm, 100 κύκλοι)
|
1550nm
|
≤0.05
|
DB
|
|
1625nm
|
≤0.05
|
DB
|
|
|
Κάμπτοντας ακτίνα
|
≥5
|
μ
|
|
|
Δυναμικές παράμετροι κούρασης
|
≥20
|
ND
|
|
|
Πρόσθετη μείωση
@1310nm &
@1550nm
|
Δοκιμή ανακύκλωσης θερμοκρασίας:
(- 60℃~85℃, 3 κύκλοι) |
≤0.03
|
dB/km
|
|
Το νερό ενυδατώνει τη δοκιμή:
(23℃ για 30 ημέρες) |
≤0.03
|
dB/km
|
|
|
Υγρή δοκιμή θερμότητας:
(85℃, 85%RH για 30 ημέρες) |
≤0.03
|
dB/km
|
|
|
Θερμική δοκιμή γήρανσης (85℃ για 30 ημέρες)
|
≤0.03
|
dB/km
|
|
|
Το θερμό νερό ενυδατώνει τη δοκιμή: (60℃ για 15 ημέρες)
|
≤0.03
|
dB/km
|
|

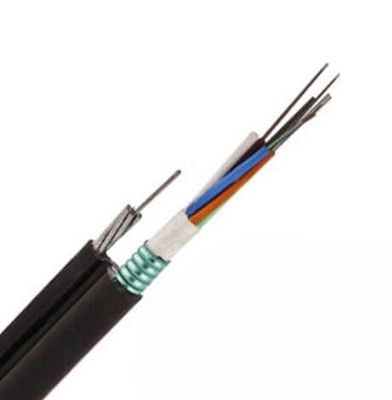

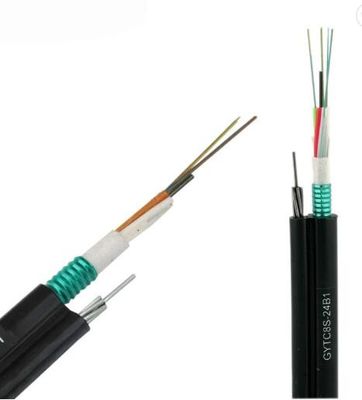

Τα σχέδια του αυτοφερόμενου σχήματος 8 GYTC8A το 12/24/96 αφαιρούν τον πυρήνα το εναέριο καλώδιο GYTC8S οπτικών ινών
