Λεπτομέρειες:
|
| ΟΝΟΜΑ: | Το καλώδιο πτώσης FTTH 8 πυρήνων οπτική ινών πτώση οπτικών ινών καλωδίων αυτοφερόμενη ftth τηλεγραφε | Μήκος κύματος: | 1260 σε 1650nm |
|---|---|---|---|
| Τύπος: | θραύστης PLC οπτικών ινών, 1x2 1x4 1x8 1x16 2x8 2x16 | Συνδετήρας: | SC LC |
| Τύπος καλωδίων:: | G657A1 ή ως διαταγή των πελατών | Λειτουργία Temperation: | -40℃ σε 85℃ |
| Αριθ. της ίνας: | 2 4 8 16 | Χρήση: | FTTH |
| Επισημαίνω: | Πτώση 8 FTTH καλώδιο οπτικών ινών πυρήνων,Αυτοφερόμενο καλώδιο πτώσης Ftth,8 καλώδιο πτώσης πυρήνων FTTH |
||
Το καλώδιο πτώσης FTTH 8 πυρήνων οπτική ινών πτώση οπτικών ινών καλωδίων αυτοφερόμενη ftth τηλεγραφεί
Περιγραφή
Το καλώδιο οπτικών ινών FTTH είναι ίνα στο σπίτι, το οποίο χρησιμοποίησε για τη σύνδεση του εξοπλισμού και των συστατικών στο δίκτυο οπτικών ινών. Οι ίνες είναι θέση μεταξύ καλωδίου δύο του παράλληλου FRP/steel. Κατόπιν είναι αυτοστηριζόμενο από τη διάμετρο 1.2mm χαλύβδινο σύρμα. Διαρκέστε αυτό το καλώδιο ολοκληρώνεται με τη μαύρη ή άσπρη θήκη LSZH.
Χαρακτηριστικά γνωρίσματα
1, υψηλός εκτατός του χαλύβδινου σύρματος diameter1.2mm καλύπτει την απαίτηση αυτοφερόμενου και της μείωσης του κόστους εγκαταστάσεων.
2, δύο παράλληλα μέλη δύναμης χαλύβδινων συρμάτων FRP/εξασφαλίζουν καλή απόδοση της αντίστασης συντριβής για να προστατεύσουν την ίνα
3, νέο σχέδιο φλαούτων, εύκολα η λουρίδα και η συναρμογή, απλοποιούν την εγκατάσταση και τη συντήρηση
4, χαμηλός καπνός μηδενικά αλόγονο και φλόγα - θήκη καθυστερούντω
5, ενιαίος τρόπος
6, (4.0±0.2) Χ (6.0±0.2) χιλ.
7, υποχωρητικός με την προδιαγραφή GR-326-ΠΥΡΗΝΩΝ Telcordia
|
Στοιχεία
|
|
Μονάδα
|
G.657A1 προδιαγραφή
|
|
Διάμετρος τομέων τρόπου
|
1310nm
|
μm
|
9.0±0.4
|
|
1550nm
|
μm
|
10.1±0.5
|
|
|
Διάμετρος επένδυσης
|
μm
|
124.8±0.7
|
|
|
Μη-κυκλικότητα επένδυσης
|
%
|
≤0.7
|
|
|
Concentricity πυρήνας-επένδυσης λάθος
|
μm
|
≤0.5
|
|
|
Διάμετρος επιστρώματος
|
μm
|
245±5
|
|
|
Μη-κυκλικότητα επιστρώματος
|
%
|
≤6.0
|
|
|
Επένδυση-επένδυση Concentricity του λάθους
|
μm
|
≤12.0
|
|
|
Μήκος κύματος διακοπών καλωδίων
|
NM
|
λcc≤1260
|
|
|
Μείωση (μέγιστο)
|
1310nm
|
dB/km
|
≤0.35
|
|
1550nm
|
dB/km
|
≤0.21
|
|
|
Μακρο-κάμπτοντας απώλεια
|
1turn×10mm το radius@1550nm
|
DB
|
≤0.75
|
|
1turn×10mm το radius@1550nm
|
DB
|
≤1.5
|
|
|
G.652D ενιαία οπτική ίνα τρόπου (B1.3)
|
|||
|
Στοιχείο
|
Πρότυπα
|
Μονάδα
|
|
|
Μείωση
|
1310nm
|
≤0.35
|
dB/km
|
|
1383nm
|
≤0.33
|
dB/km
|
|
|
1550nm
|
≤0.21
|
dB/km
|
|
|
1625nm
|
≤0.24
|
dB/km
|
|
|
Διασπορά
|
1288nm~1339nm
|
|Δ|≤3.4
|
CP (NM·χλμ)
|
|
1271nm~1360nm
|
|Δ|≤5.3
|
CP (NM·χλμ)
|
|
|
1550nm
|
≤17.8
|
CP (NM·χλμ)
|
|
|
Μήκος κύματος μηδέν-διασποράς
|
1300~1322
|
(NM)
|
|
|
Κλίση μηδέν-διασποράς
|
≤0.091
|
CP (nm2•χλμ)
|
|
|
PMD
|
Ενιαία ίνα PMD
|
≤0.15
|
ps/√km
|
|
Συνδέσεις PMD Q
|
≤0.08
|
ps/√km
|
|
|
MDF
|
1310nm
|
9.2±0.4
|
um
|
|
Διάμετρος επένδυσης
|
125±1.0
|
μm
|
|
|
Μη-κυκλικότητα επένδυσης
|
≤0.8
|
%
|
|
|
Concentricity πυρήνας-επένδυσης λάθος
|
≤0.6
|
μm
|
|
|
Διάμετρος επιστρώματος
|
245±10
|
μm
|
|
|
Concentricity επένδυσης/επιστρώματος λάθος
|
≤10.0
|
μm
|
|
|
Κόψτε το μήκος κύματος
|
1.18~1.33
|
μm
|
|
|
Μείωση Macrobend
(ф 50mm, 100 κύκλοι)
|
1550nm
|
≤0.05
|
DB
|
|
1625nm
|
≤0.05
|
DB
|
|
|
Κάμπτοντας ακτίνα
|
≥5
|
μ
|
|
|
Δυναμικές παράμετροι κούρασης
|
≥20
|
ND
|
|
|
Πρόσθετη μείωση
@1310nm &
@1550nm
|
Δοκιμή ανακύκλωσης θερμοκρασίας:
(- 60℃~85℃, 3 κύκλοι) |
≤0.03
|
dB/km
|
|
Το νερό ενυδατώνει τη δοκιμή:
(23℃ για 30 ημέρες) |
≤0.03
|
dB/km
|
|
|
Υγρή δοκιμή θερμότητας:
(85℃, 85%RH για 30 ημέρες) |
≤0.03
|
dB/km
|
|
|
Θερμική δοκιμή γήρανσης (85℃ για 30 ημέρες)
|
≤0.03
|
dB/km
|
|
|
Το θερμό νερό ενυδατώνει τη δοκιμή: (60℃ για 15 ημέρες)
|
≤0.03
|
dB/km
|
|

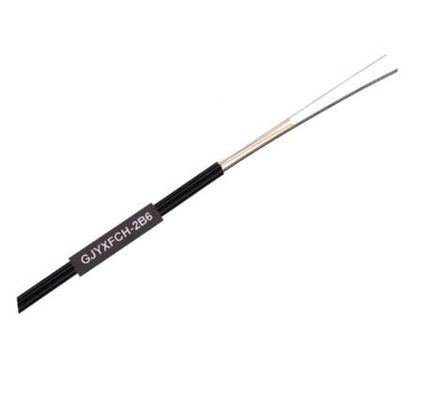

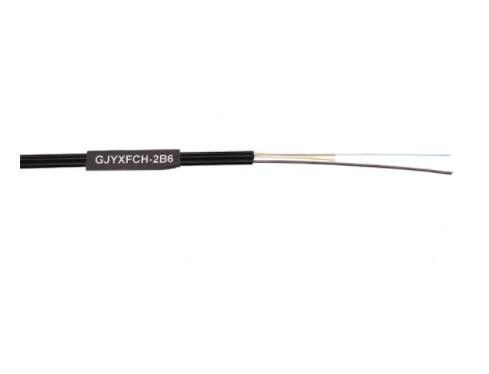

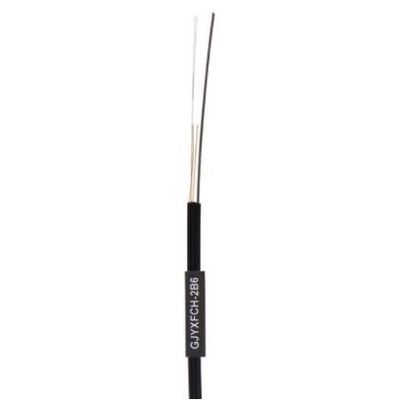

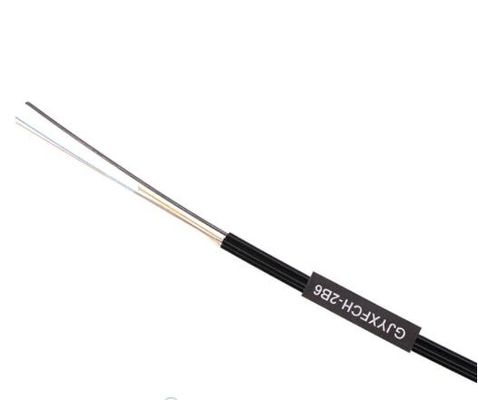

Τα σχέδια του καλωδίου πτώσης FTTH 8 πυρήνων οπτική ινών πτώση οπτικών ινών καλωδίων αυτοφερόμενη ftth τηλεγραφούν
