Λεπτομέρειες:
|
| ΟΝΟΜΑ: | 1 εσωτερικό πτώσης Ftth πυρήνων καλωδίων καλώδιο οπτικών ινών εγχώριου Frp Kfrp υπαίθριο | Μήκος κύματος: | 1260 σε 1650nm |
|---|---|---|---|
| Τύπος: | θραύστης PLC οπτικών ινών, 1x2 1x4 1x8 1x16 2x8 2x16 | Συνδετήρας: | SC LC |
| Τύπος καλωδίων:: | G657A1 ή ως διαταγή των πελατών | Λειτουργία Temperation: | -40℃ σε 85℃ |
| Αριθ. της ίνας: | 2 4 8 16 | Χρήση: | FTTH |
| Επισημαίνω: | 1 καλώδιο πτώσης πυρήνων FTTH,Καλώδιο πτώσης Kfrp FTTH,Εσωτερικό καλώδιο πτώσης Frp |
||
1 εσωτερικό πτώσης Ftth πυρήνων καλωδίων καλώδιο οπτικών ινών εγχώριου Frp Kfrp υπαίθριο
Περιγραφή 1 εσωτερικού πτώσης Ftth πυρήνων καλωδίων καλωδίου οπτικών ινών εγχώριου Frp Kfrp υπαίθριου

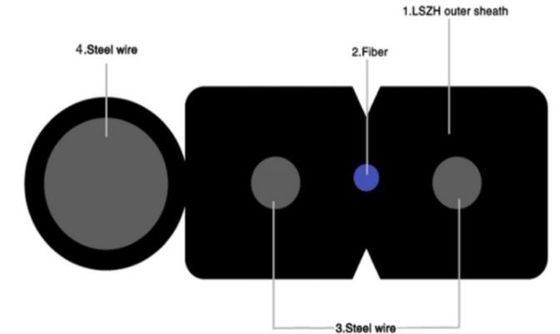

Το καλώδιο οπτικών ινών FTTH είναι ίνα στο σπίτι, το οποίο χρησιμοποίησε για τη σύνδεση του εξοπλισμού και των συστατικών στο δίκτυο οπτικών ινών. Οι ίνες είναι μεταξύ δύο παράλληλου FRP/του χαλύβδινου σύρματος. Κατόπιν είναι αυτοστηριζόμενο από τη διάμετρο 1.0mm χαλύβδινο σύρμα. Τελικά αυτό το καλώδιο ολοκληρώνεται με τη μαύρη ή άσπρη θήκη LSZH.
Χαρακτηριστικά γνωρίσματα 1 εσωτερικού πτώσης Ftth πυρήνων καλωδίων καλωδίου οπτικών ινών εγχώριου Frp Kfrp υπαίθριου
1, υψηλός εκτατός του χαλύβδινου σύρματος diameter1.0mm καλύπτει την απαίτηση αυτοφερόμενου και της μείωσης του κόστους εγκαταστάσεων.
2, δύο παράλληλα μέλη δύναμης χαλύβδινων συρμάτων FRP/εξασφαλίζουν καλή απόδοση της αντίστασης συντριβής για να προστατεύσουν την ίνα
3, νέο σχέδιο φλαούτων, εύκολα η λουρίδα και η συναρμογή, απλοποιούν την εγκατάσταση και τη συντήρηση
4, χαμηλός καπνός μηδενικά αλόγονο και φλόγα - θήκη καθυστερούντω
5, ενιαίος τρόπος
6, (2.0±0.2) Χ (5.0±0.2) χιλ.
7, υποχωρητικός με την προδιαγραφή GR-326-ΠΥΡΗΝΩΝ Telcordia
| Αρίθμηση ινών | 1F/2F/4F | ||||||||
| Μείωση | 1310nm: ≤0.36 1550nm: ≤0.22 | ||||||||
| Χρώμα της ίνας | Μπλε πορτοκαλής πράσινος καφετής | ||||||||
| Τύπος ινών | G652D/G657A1/G657A2 | ||||||||
| Μέλος δύναμης | Χάλυβας wire/FRP/KFRP | ||||||||
| Εξωτερική θήκη | Χαμηλότερος καπνός μηδενικά LSZH καθυστερών πλαισίων αλόγονου & UV αντι | ||||||||
| Διαστάσεις διαμέτρων καλωδίων | 2.0 (ύψος) × 3.0W ± 0,1 χιλ. (πλάτος) | ||||||||
| Σειρά θερμοκρασίας λειτουργίας | -20 ℃ + σε 70 ℃ | ||||||||
| Σειρά θερμοκρασίας εγκατάστασης | -0 ℃ + σε 60 ℃ | ||||||||
| Σειρά θερμοκρασίας μεταφορών και αποθήκευσης | -20 ℃ + σε 70 ℃ | ||||||||
| Φορτίο έντασης (ν) | Βραχυπρόθεσμο: 800N μακροπρόθεσμο: 500N | ||||||||
| Φορτίο συντριβής (Ν) | Μακροπρόθεσμο βραχυπρόθεσμο 1000 N/100mm: 2200N/100mm | ||||||||
| Ελάχιστη κάμπτοντας ακτίνα εγκαταστάσεων | 30 Χ OD | ||||||||
| Ελάχιστη κάμπτοντας ακτίνα λειτουργίας | 15 Χ OD | ||||||||
| Χαρακτηρισμός καλωδίων | Το 1meter μήκους χαρακτηρισμού χώρια, όπως απαιτείται |
|
G.652D ενιαία οπτική ίνα τρόπου (B1.3)
|
|||
|
Στοιχείο
|
Πρότυπα
|
Μονάδα
|
|
|
Μείωση
|
1310nm
|
≤0.35
|
dB/km
|
|
1383nm
|
≤0.33
|
dB/km
|
|
|
1550nm
|
≤0.21
|
dB/km
|
|
|
1625nm
|
≤0.24
|
dB/km
|
|
|
Διασπορά
|
1288nm~1339nm
|
|Δ|≤3.4
|
CP (NM·χλμ)
|
|
1271nm~1360nm
|
|Δ|≤5.3
|
CP (NM·χλμ)
|
|
|
1550nm
|
≤17.8
|
CP (NM·χλμ)
|
|
|
Μήκος κύματος μηδέν-διασποράς
|
1300~1322
|
(NM)
|
|
|
Κλίση μηδέν-διασποράς
|
≤0.091
|
CP (nm2•χλμ)
|
|
|
PMD
|
Ενιαία ίνα PMD
|
≤0.15
|
ps/√km
|
|
Συνδέσεις PMD Q
|
≤0.08
|
ps/√km
|
|
|
MDF
|
1310nm
|
9.2±0.4
|
um
|
|
Διάμετρος επένδυσης
|
125±1.0
|
μm
|
|
|
Μη-κυκλικότητα επένδυσης
|
≤0.8
|
%
|
|
|
Concentricity πυρήνας-επένδυσης λάθος
|
≤0.6
|
μm
|
|
|
Διάμετρος επιστρώματος
|
245±10
|
μm
|
|
|
Concentricity επένδυσης/επιστρώματος λάθος
|
≤10.0
|
μm
|
|
|
Κόψτε το μήκος κύματος
|
1.18~1.33
|
μm
|
|
|
Μείωση Macrobend
(ф 50mm, 100 κύκλοι)
|
1550nm
|
≤0.05
|
DB
|
|
1625nm
|
≤0.05
|
DB
|
|
|
Κάμπτοντας ακτίνα
|
≥5
|
μ
|
|
|
Δυναμικές παράμετροι κούρασης
|
≥20
|
ND
|
|
|
Πρόσθετη μείωση
@1310nm &
@1550nm
|
Δοκιμή ανακύκλωσης θερμοκρασίας:
(- 60℃~85℃, 3 κύκλοι) |
≤0.03
|
dB/km
|
|
Το νερό ενυδατώνει τη δοκιμή:
(23℃ για 30 ημέρες) |
≤0.03
|
dB/km
|
|
|
Υγρή δοκιμή θερμότητας:
(85℃, 85%RH για 30 ημέρες) |
≤0.03
|
dB/km
|
|
|
Θερμική δοκιμή γήρανσης (85℃ για 30 ημέρες)
|
≤0.03
|
dB/km
|
|
|
Το θερμό νερό ενυδατώνει τη δοκιμή: (60℃ για 15 ημέρες)
|
≤0.03
|
dB/km
|
|

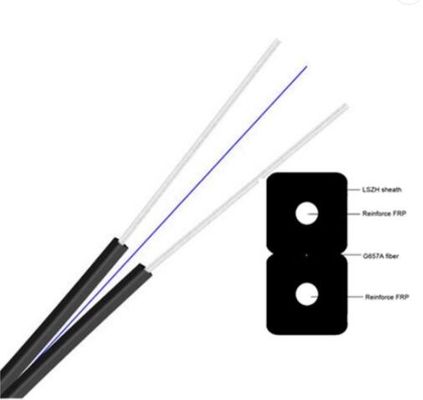

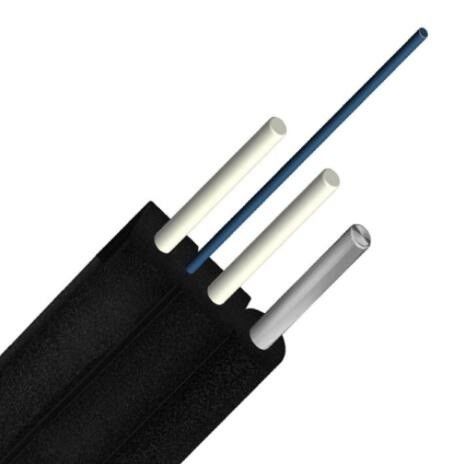

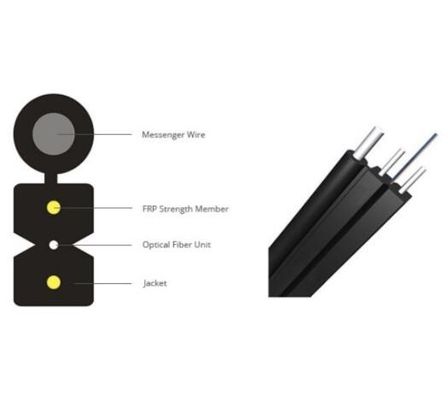

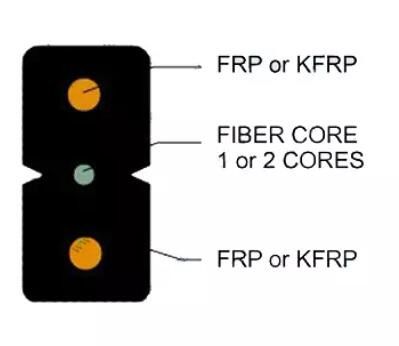

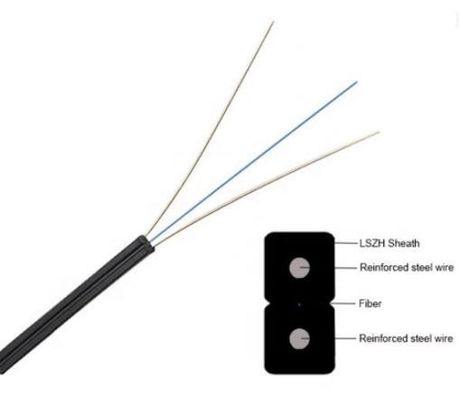

Σχέδια 1 εσωτερικού πτώσης Ftth πυρήνων καλωδίων καλωδίου οπτικών ινών εγχώριου Frp Kfrp υπαίθριου
