Λεπτομέρειες:
|
Τύπος: | καλώδιο οπτικής ίνας | Αρ. ινών: | 24 |
---|---|---|---|
Χρήση: | Λύσεις FTTx | Single-Mode ίνα: | G652D, G657A1, G657A2 |
εφαρμογή: | FTTH, FTTx | Λειτουργήστε τη θερμοκρασία: | -40℃ - +70℃ |
Όνομα προϊόντων: | 2/4/6/8/12/16/24 πυρήνων ενιαίο υπαίθριο θωρακισμένο GYXTW G657A G652DFiber τρόπου πολυ οπτικό καλώδ | Μήκος κύματος: | 1310/1550nm |
Εξωτερικό shealth: | PE, LSZH | Ίνα: | G.657A1 G.657A2 G.652D |
Υψηλό φως: | Οπτικό καλώδιο ινών GYXTW,24 καλώδιο ινών πυρήνων GYXTW,Καλώδιο οπτικών ινών 70 βαθμού FOC |

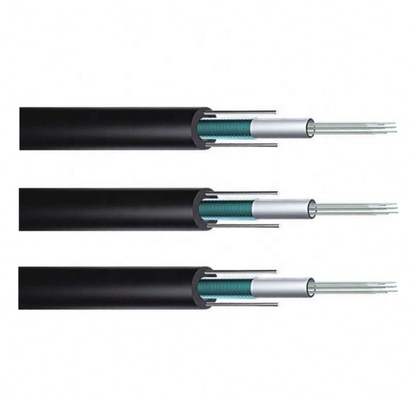

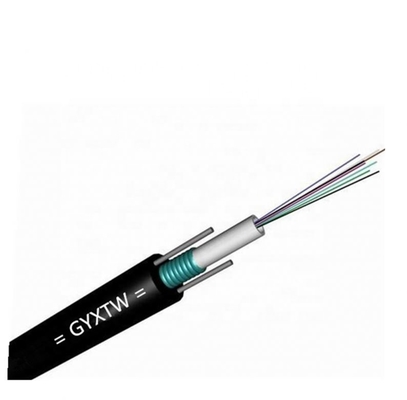

Υπαίθριος ενιαίος τρόπος 24 πυρήνας με καλώδιο χαλύβδινων συρμάτων δύο το οπτικό Fibra GYXTW
Περιγραφή
Χαρακτηριστικά γνωρίσματα:
1, πήκτωμα-γεμισμένη uni-σωλήνας κατασκευή για την ανώτερη προστασία ινών.
2, μεταλλικό τεθωρακισμένο για να προστατεύσει το καλώδιο από την επίθεση τρωκτικών και τη μηχανική ζημία.
3, ενσωματωμένο χαλύβδινο σύρμα παρέχουν την επιθυμητή αντίσταση εκτατής δύναμης και συντριβής.
4, συμπαγής, εύκολος να εγκαταστήσει.
5, UV και αδιάβροχο σχέδιο.
Εφαρμογή:
1, φωνή Interbuilding ή μετάδοση στοιχείων.
2, εγκατεστημένος στον αγωγό, υπόγειος αγωγός.
3, FTT.
Παράμετρος ινών
Αριθ. | Στοιχεία | Μονάδα | Προδιαγραφή | |
G.652D | ||||
1 | Διάμετρος τομέων τρόπου | 1310nm | μm | 9.2±0.4 |
1550nm | μm | 10.4±0.5 | ||
2 | Διάμετρος επένδυσης | μm | 124.8±0.7 | |
3 | Μη-κυκλικότητα επένδυσης | % | ≤0.7 | |
4 | Concentricity πυρήνας-επένδυσης λάθος | μm | ≤0.5 | |
5 | Διάμετρος επιστρώματος | μm | 245±5 | |
6 | Μη-κυκλικότητα επιστρώματος | % | ≤6.0 | |
7 | Επένδυση-επένδυση Concentricity του λάθους | μm | ≤12.0 | |
8 | Μήκος κύματος διακοπών καλωδίων | NM | λcc≤1260 | |
9 | Μείωση (μέγιστο) | 1310nm | dB/km | ≤0.36 |
1550nm | dB/km | ≤0.24 |
Παράμετροι καλωδίων
Στοιχεία | Προδιαγραφές | |
Αρίθμηση ινών | 2~24 | |
Χρωματισμένος ντύνοντας την ίνα | Διάσταση | 250µm±15µm |
Χρώμα | Μπλε, πορτοκάλι, πράσινος, καφετής, γκρίζος, άσπρο | |
Χαλαρός σωλήνας | Διάσταση | 2.10mm±0.05mm |
Υλικό | PBT | |
Χρώμα | Φυσικός | |
Μέλος δύναμης | Διάμετρος | 1.0mm |
Υλικό | Χάλυβας | |
Εξωτερικό σακάκι | Διάσταση | 8.0mm±0.1mm |
Υλικό | PE | |
Χρώμα | Μαύρος |
Μηχανικά και περιβαλλοντικά χαρακτηριστικά
Στοιχεία | Ενώστε | Προδιαγραφές |
Tensio (μακροπρόθεσμο) | Ν | 600 |
Ένταση (βραχυπρόθεσμη) | Ν | 1500 |
Συντριβή (μακροπρόθεσμη) | N/10cm | 300 |
Συντριβή (βραχυπρόθεσμη) | N/10cm | 1000 |
Ελάχιστη ακτίνα κάμψεων (δυναμική) | χιλ. | 20D |
Ελάχιστη ακτίνα κάμψεων (στατική) | χιλ. | 10D |
Θερμοκρασία εγκατάστασης | ℃ | -20~+60 |
Λειτουργούσα θερμοκρασία | ℃ | -40~+70 |
Θερμοκρασία αποθήκευσης | ℃ | -40~+70 |
Συσκευασία
