Λεπτομέρειες:
|
Εφαρμογή: | Τηλεπικοινωνίες, τηλεπικοινωνίες, δίκτυο | Τύπος ινών: | G652D, ενιαίος τρόπος ή πολυ τρόπος, 50/125,62.5/125, OM3 |
---|---|---|---|
Τύπος: | Ενιαίος τρόπος g652d, υπαίθριο οπτικό καλώδιο εναέριο, Singlemode & Πολλαπλού τρόπου | Αρίθμηση ινών: | 2-24 πυρήνας |
Χρώμα: | Μαύρος, μπλε, γκρίζος, προσαρμοσμένος, πράσινος | Σακάκι: | PE, MDPE, LSZH, PVC |
Όνομα προϊόντων: | Υπαίθρια χαλαρή ίνα καλωδίων gyxtw g652d οπτικών ινών σωλήνων καλωδίων ινών GYXTW | Μήκος: | 2km, ή προσαρμοσμένο μήκος |
Υλικό σακακιών: | PE, LSZH, TPU, LSZH Ή PVC | εγκατάσταση: | αυτοφερόμενο εναέριο, εναέριο, εναέριο & Αγωγός |
Δομή: | Χαλαρός σωλήνας, Unitube | Λειτουργούσα θερμοκρασία: | -40~75 |
Υλικό θηκών: | LSZH, HDPE, PVC | Μέλος δύναμης: | Χαλύβδινο σύρμα |
Υψηλό φως: | gyxtw υπαίθριο καλώδιο οπτικών ινών,Καλώδιο οπτικών ινών πλήρωσης σωλήνων FTTH,G652D ελαφριά θωρακισμένα καλώδια οπτικής ίνας |

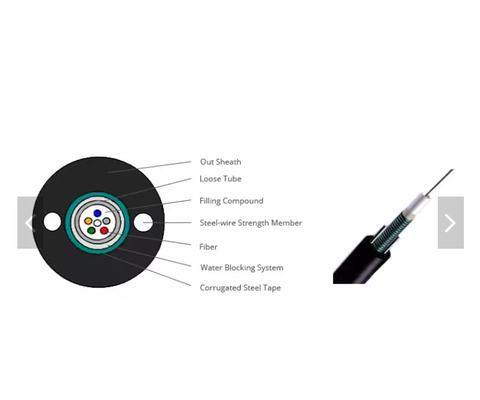

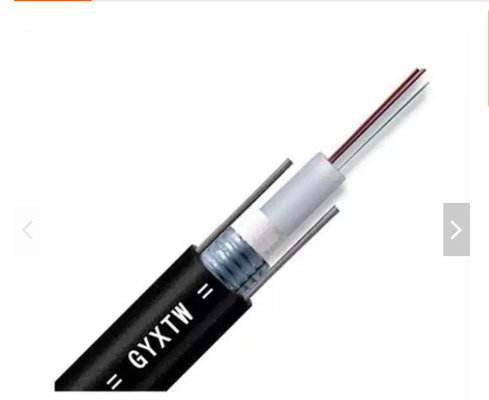

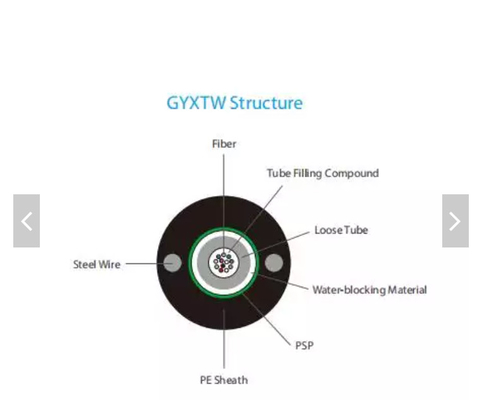

Οι ίνες, 250μm, τοποθετούνται σε έναν χαλαρό σωλήνα φιαγμένο από υψηλό πλαστικό συντελεστών.
Τους σωλήνες γεμίζουν με μια αδιάβροχη ένωση πλήρωσης.
Ο σωλήνας είναι τυλιγμένος με ένα στρώμα της ζαρωμένης ταινίας χάλυβα κατά μήκος. Μεταξύ ζαρωμένο
η ταινία χάλυβα και το χαλαρό νερό-εμποδίζοντας υλικό σωλήνων εφαρμόζονται για να κρατήσουν το καλώδιο συμπαγές
και υδατοστεγής. Δύο παράλληλα χαλύβδινα σύρματα τοποθετούνται στις δύο πλευρές της ταινίας χάλυβα.
Το καλώδιο ολοκληρώνεται με τη θήκη PE.
Χαρακτηριστικά
· Καλή μηχανική και εκτέλεση θερμοκρασίας
· Υψηλής αντοχής χαλαρός σωλήνας που είναι υδρόλυση ανθεκτική
· Η ειδική ένωση πλήρωσης σωλήνων εξασφαλίζει μια κρίσιμη προστασία της ίνας
· Αντίσταση και ευελιξία συντριβής
· Δύο παράλληλα χαλύβδινα σύρματα εξασφαλίζουν εκτατή δύναμη
· Μικρή διάμετρος, ελαφριά και φιλική εγκατάσταση
Πρότυπος αριθμός | GYXTW |
Τύπος | Ομοαξονικός |
Αριθμός αγωγών | 2 |
Πιστοποίηση | UL, ROHS, SGS |
Ίνα | SM/MM/OM3/OM4 |
Πυρήνας ινών | 2-24 πυρήνας |
Υλικό σακακιών | PE το /LSZH/PU |
Τοποθέτηση της μεθόδου | Η σωλήνωση/υπερυψωμένος/άμεσος θάβει/αγωγός |
λέξεις κλειδιά | υπαίθριο καλώδιο οπτικών ινών |
Χρώμα | Μαύρος ή προσαρμοσμένος |
Εμπορικό σήμα ινών | Corning, LS, κ.λπ. |
Πυρίμαχος | Ναι |
Θωρακισμένος ή όχι | Ζαρωμένη ταινία χάλυβα θωρακισμένη |
Οπτικά χαρακτηριστικά:
G.652D | 50/125μm | 62.5/125μm | ||
Μείωση (+20℃) | @850nm | ≤3.0 dB/km | ≤3.0 dB/km | |
@1300nm | ≤1.0 dB/km | ≤1.0 dB/km | ||
@1310nm | ≤0.36 dB/km | |||
@1550nm | ≤0.22 dB/km | |||
Εύρος ζώνης (κατηγορία Α) | @850nm | ≥500 MHZ·χλμ | ≥200 MHZ·χλμ | |
@1300nm | ≥1000 MHZ·χλμ | ≥600 MHZ·χλμ | ||
Αριθμητικό άνοιγμα | 0.200±0.015NA | 0.275±0.015NA | ||
Κομμένο καλώδιο μήκος κύματος λcc | ≤1260nm |
Πρότυπα:
Το καλώδιο GYXTW συμμορφώνεται με τυποποιημένο YD/T 769-2003.
Αποθήκευση/λειτουργούσα θερμοκρασία: -40°C + 70°C
Τεχνικές παράμετροι
Καλώδιο Τύπος |
Ίνα Αρίθμηση |
Καλώδιο Διάμετρος (χιλ.) |
Βάρος καλωδίων kg/km |
Εκτατός Δύναμη μακροχρόνια Όρος Ν του /Short |
Αντίσταση συντριβής Πολύ/βραχυπρόθεσμο Ν το /100mm |
Κάμπτοντας ακτίνα Στατικός το /Dynamic χιλ. |
Gyxtw-2~24 | 2~24 | 8.8 | 90 | 600/1500 | 300/1000 | 15D/30D |
Χαρακτηρισμός καλωδίων της υπαίθριας χαλαρής ίνας καλωδίων gyxtw g652d οπτικών ινών σωλήνων καλωδίων ινών GYXTW
(1) ένδειξη στους μετρητές/τα πόδια
(2) ποσότητα και τύπος ινών
(3) τύπος καλωδίων
(4) όνομα εργοστασίων
(5) ημερομηνία της κατασκευής (έτος)
(6) άλλες απαιτήσεις
Τα σημάδια θα είναι μόνιμα και ευανάγνωστα κατά τη διάρκεια της ζωής καλωδίων. Η ακρίβεια της ένδειξης μήκους θα είναι καλύτερη από 1000m±2m.
Σχέδια της υπαίθριας χαλαρής ίνας καλωδίων gyxtw g652d οπτικών ινών σωλήνων καλωδίων ινών GYXTW
Προϊόντα που προσαρμόζονται περισσότερα
