Λεπτομέρειες:
|
Εφαρμογή: | Τηλεπικοινωνίες, τηλεπικοινωνίες, δίκτυο | Τύπος ινών: | G652D, ενιαίος τρόπος ή πολυ τρόπος, 50/125,62.5/125, OM3 |
---|---|---|---|
Αριθμός αγωγών: | 2,4,8,24 | Τύπος: | Ενιαίος τρόπος g652d, υπαίθριο οπτικό καλώδιο εναέριο, Singlemode & Πολλαπλού τρόπου |
Χρώμα: | Μαύρος, μπλε, γκρίζος, προσαρμοσμένος, πράσινος | Σακάκι: | PE, MDPE, LSZH, PVC |
Μήκος: | 2km, ή προσαρμοσμένο μήκος | Υλικό σακακιών: | PE, LSZH, TPU, LSZH Ή PVC |
COem: | Διαθέσιμος | Εγκατάσταση: | αυτοφερόμενο εναέριο, εναέριο, εναέριο & Αγωγός |
Δομή: | Χαλαρός σωλήνας, Unitube | Λειτουργούσα θερμοκρασία: | -40~75 |
Υλικό θηκών: | LSZH, HDPE, PVC | Μέλος δύναμης: | χαλύβδινο σύρμα |
Χρώμα ινών: | Μπλε, πορτοκάλι, καφετί, Aqua, γκρι, που προσαρμόζεται | ||
Υψηλό φως: | G652D θωρακισμένο καλώδιο υποστήριξης οπτικής ίνας,Καλώδιο υποστήριξης οπτικής ίνας GYXTW |

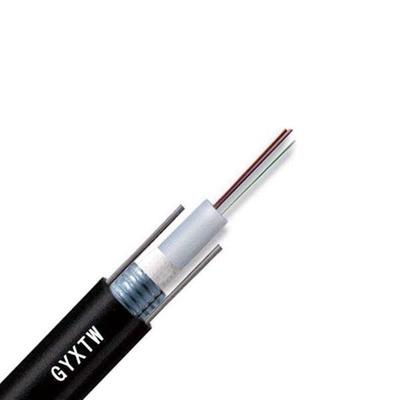

GYXTW 4 πυρήνων ενιαίο καλώδιο υποστήριξης οπτικής ίνας τρόπου θωρακισμένο
Περιγραφή:

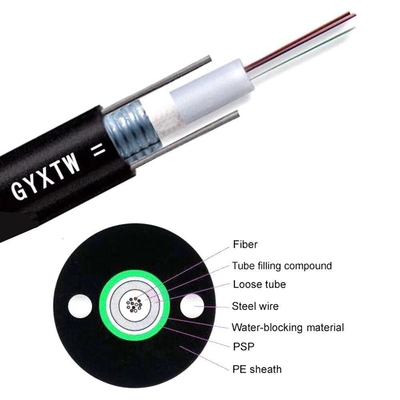

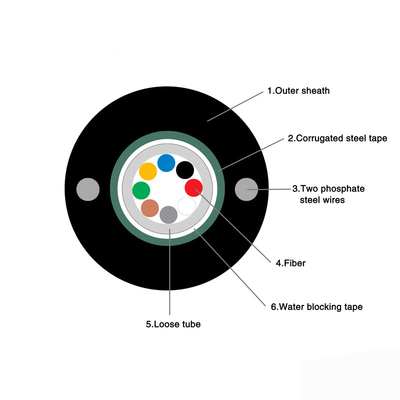

Η ίνα 250μm τοποθετείται σε έναν χαλαρό σωλήνα φιαγμένο από υψηλό πλαστικό συντελεστών. Τους σωλήνες γεμίζουν με μια αδιάβροχη ένωση πλήρωσης. Ο σωλήνας είναι τυλιγμένος με ένα στρώμα PSP κατά μήκος. Μεταξύ του PSP και του χαλαρού σωλήνα το νερό-εμποδίζοντας υλικό εφαρμόζεται για να κρατήσει το καλώδιο συμπαγές και υδατοστεγές. Δύο παράλληλα χαλύβδινα σύρματα τοποθετούνται στις δύο πλευρές της ταινίας χάλυβα. Τα παράλληλα χαλύβδινα σύρματα τοποθετούνται στην ταινία δύο πλευρών. Το καλώδιο ολοκληρώνεται με μια θήκη πολυαιθυλενίου (PE).
Χαρακτηριστικά γνωρίσματα:
Καλή μηχανική και εκτέλεση θερμοκρασίας
Υψηλής αντοχής χαλαρός σωλήνας που είναι υδρόλυση ανθεκτική
Η ειδική ένωση πλήρωσης σωλήνων εξασφαλίζει μια κρίσιμη προστασία της ίνας
Αντίσταση και ευελιξία συντριβής
Ενίσχυση PSP moisture-proof
Δύο παράλληλα χαλύβδινα σύρματα εξασφαλίζουν εκτατή δύναμη
Μικρή διάμετρος, ελαφριά και φιλική εγκατάσταση
Αποθήκευση/λειτουργούσα θερμοκρασία: -40℃~+70℃
Εφαρμογή:
Χρησιμοποιήσιμος στον αγωγό/την κεραία
Χαρακτηριστικά:
1. Χαμηλές διασπορά και μείωση
2. Το κατάλληλο σχέδιο, ο ακριβής έλεγχος για το υπερβολικό μήκος ινών και η ευδιάκριτη διαδικασία προσάραξης δίνουν το καλώδιο
Αριθ.
|
1
|
2
|
3
|
4
|
5
|
6
|
Χρώμα
|
Μπλε
|
Πορτοκάλι
|
Πράσινος
|
Καφετής
|
Γκρίζος
|
Άσπρος
|
Αριθ.
|
7
|
8
|
9
|
10
|
11
|
12
|
Χρώμα
|
Κόκκινος
|
Μαύρος
|
Κίτρινος
|
Πορφυρός
|
Ροζ
|
Aqua
|
Αριθ.
|
13
|
14
|
15
|
16
|
17
|
18
|
Χρώμα
|
Μπλε S100
|
Πορτοκαλί S100
|
Πράσινο S100
|
Καφετί S100
|
Γκρίζο S100
|
Άσπρο S100
|
Αριθ.
|
19
|
20
|
21
|
22
|
23
|
24
|
Χρώμα
|
Κόκκινο S100
|
Φύση S100
|
Κίτρινο S100
|
Πορφυρό S100
|
Ρόδινο S100
|
Aqua S100
|
SN
|
Στοιχείο
|
Μονάδα
|
Αξία
|
||
1
|
Αριθ. των ινών
|
αρίθμηση
|
4/6
|
8/12
|
24
|
2
|
Διάμετρος σωλήνων
|
αρίθμηση
|
2.2
|
2.4
|
3.2
|
3
|
Διάμετρος καλωδίων (±5%)
|
χιλ.
|
8.5
|
8.7
|
9.5
|
4
|
Βάρος καλωδίων (±10%)
|
kg/km
|
72
|
74
|
87
|
5
|
Βραχυπρόθεσμη ένταση
|
Ν
|
1500
|
||
6
|
Βραχυπρόθεσμη συντριβή
|
N/100mm
|
1000
|
Στοιχείο
|
Μέθοδος δοκιμής
|
Όρος αποδοχής
|
IEC 60794-1-2-E1 εκτατής δύναμης
|
- Φορτίο: Βραχυπρόθεσμη ένταση
- Μήκος του καλωδίου: περίπου 50m - Χρόνος φορτίων: 1min |
- Πίεση 0,6% ινών
- Κανένα σπάσιμο ινών και καμία ζημία θηκών. |
Δοκιμή συντριβής
IEC 60794-1-2-E3 |
- Φορτίο: Βραχυπρόθεσμη συντριβή
- Χρόνος φορτίων: 1min |
- Αλλαγή 0.1dB απώλειας σε 1550nm
- Κανένα σπάσιμο ινών και καμία ζημία θηκών. |
Χαρακτηρισμός καλωδίων της υπαίθριας χαλαρής ίνας καλωδίων gyxtw g652d οπτικών ινών σωλήνων καλωδίων ινών GYXTW
(1) ένδειξη στους μετρητές/τα πόδια
(2) ποσότητα και τύπος ινών
(3) τύπος καλωδίων
(4) όνομα εργοστασίων
(5) ημερομηνία της κατασκευής (έτος)
(6) άλλες απαιτήσεις
Τα σημάδια θα είναι μόνιμα και ευανάγνωστα κατά τη διάρκεια της ζωής καλωδίων. Η ακρίβεια της ένδειξης μήκους θα είναι καλύτερη από 1000m±2m.
Σχέδια της υπαίθριας χαλαρής ίνας καλωδίων gyxtw g652d οπτικών ινών σωλήνων καλωδίων ινών GYXTW
