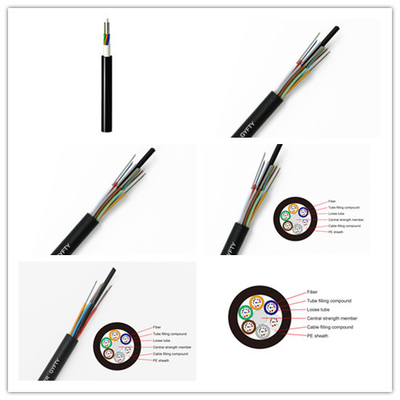

G652D εναέριος αγωγός GYFTY 12 24 48 72 οπτικό καλώδιο ινών τρόπου 96 πυρήνων ενιαίο
Περιγραφή προϊόντων

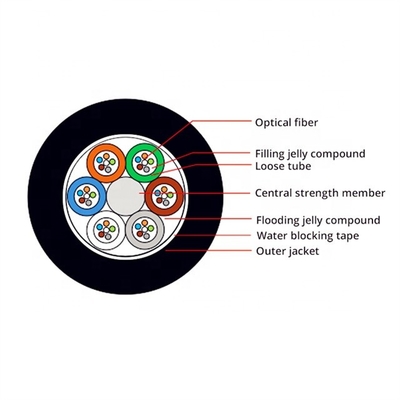

Οι ίνες, 250µm, τοποθετούνται σε έναν χαλαρό σωλήνα φιαγμένο από υψηλό πλαστικό συντελεστών. Τους σωλήνες γεμίζουν με μια αδιάβροχη ένωση πλήρωσης. Μια ίνα ενίσχυσε το πλαστικό (FRP) εντοπίζει στο κέντρο του πυρήνα ως μη μεταλλικό μέλος δύναμης. Οι σωλήνες (και υλικά πληρώσεως) είναι προσαραγμένοι γύρω από το μέλος δύναμης σε έναν συμπαγή και κυκλικό πυρήνα. Κατόπιν ο πυρήνας καλωδίων καλύπτεται με μια λεπτή θήκη πολυαιθυλενίου (PE), η οποία γεμίζουν με τη ζελατίνα για να τον προστατεύσει από την είσοδο νερού. Ένα στρώμα του νερό-φραξίματος του υλικού εφαρμόζεται γύρω από τον πυρήνα καλωδίων για να αποτρέψει την είσοδο νερού που το καλώδιο ολοκληρώνεται με μια εξωτερική θήκη PE.
Χαρακτηριστικά γνωρίσματα:
Καλά μηχανικά και περιβαλλοντικά χαρακτηριστικά
Φλόγα - τα χαρακτηριστικά καθυστερούντω καλύπτουν τις απαιτήσεις των σχετικών προτύπων.
Τα μηχανικά χαρακτηριστικά καλύπτουν τις απαιτήσεις των σχετικών στάσεων
Μαλακός, εύκαμπτος εύκολος να συνδέσει και με τη μεγάλη μετάδοση στοιχείων ικανότητας
Εφαρμογές:
Σπονδυλικές στήλες και πρόσβαση.
Εγκατεστημένος στον αγωγό/την κεραία.
Οπτικά χαρακτηριστικά
|
|
|
G.652D
|
50/125um
|
625/125μm
|
|
Μείωση
|
@850nm
|
|
≤3.0dB/km
|
≤3.0dB/km
|
|
(+20°C)
|
@1300nm
|
|
≤1.0dB/km
|
≤1.0dB/km
|
|
|
@1310nm
|
≤0.36dB/km
|
|
|
|
|
@1550nm
|
≤0.22dB/km
|
|
|
|
Εύρος ζώνης (ClassA)
|
@850nm
|
|
2500MHzkm
|
2200MHz: χλμ
|
|
|
@1300nm
|
|
21000MHz-χλμ
|
2600MHzkm
|
|
NumericalAperture
|
|
|
0.200+0.015NA
|
0.275+0.015NA
|
|
CableCut-
offWavelengthλcc
|
|
≤1260nm
|
|
|
Οπτικά χαρακτηριστικά
| |
|
G.652 |
G.655 |
50/125μm |
62.5/125μm |
Μείωση
(+20°C) |
@850nm |
|
|
≤3.5 dB/km |
≤3.5 dB/km |
| @1300nm |
|
|
≤1.5 dB/km |
≤1.5 dB/km |
| @1310nm |
≤0.45 dB/km |
≤0.50 dB/km |
|
|
| @1550nm |
≤0.30 dB/km |
≤0.50dB/km |
|
|
| Εύρος ζώνης (κατηγορία Α) |
@850nm |
|
|
≥500 MHZ·χλμ |
≥200 MHZ·χλμ |
| @1300nm |
|
|
≥1000 MHZ·χλμ |
≥600 MHZ·χλμ |
| Αριθμητικό άνοιγμα |
|
|
0.200±0.015NA |
0.275±0.015NA |
| Κομμένο καλώδιο μήκος κύματος λcc |
≤1260nm |
≤1480nm |
|
|
Παράμετροι ινών
| Αριθ. |
Στοιχεία |
Μονάδα |
Προδιαγραφή |
| G.657A1 |
| 1 |
Διάμετρος τομέων τρόπου |
1310nm |
μm |
9.0±0.4 |
| 1550nm |
μm |
10.1±0.5 |
| 2 |
Διάμετρος επένδυσης |
μm |
124.8±0.7 |
| 3 |
Μη-κυκλικότητα επένδυσης |
% |
≤0.7 |
| 4 |
Concentricity πυρήνας-επένδυσης λάθος |
μm |
≤0.5 |
| 5 |
Διάμετρος επιστρώματος |
μm |
245±5 |
| 6 |
Μη-κυκλικότητα επιστρώματος |
% |
≤6.0 |
| 7 |
Επένδυση-επένδυση Concentricity του λάθους |
μm |
≤12.0 |
| 8 |
Μήκος κύματος διακοπών καλωδίων |
NM |
λcc≤1260 |
| 9 |
Μείωση (μέγιστο) |
1310nm |
dB/km |
≤0.35 |
| 1550nm |
dB/km |
≤0.21 |
| 10 |
Μακρο-κάμπτοντας απώλεια |
1turn×10mm
ακτίνα @1550nm |
DB |
≤0.75 |
1turn×10mm
το radius@1625nm |
DB |
≤1.5 |
Συσκευασία
FAQ
1.Are εσείς ο πραγματικός κατασκευαστής;
Είμαστε ο πραγματικός κατασκευαστής με 19 exprerience του έτους.
2.What είναι το MOQ;
Το MOQ είναι 1km.
3.What είναι η παράδοση χρόνος;
Ο γενικός χρόνος παράδοσης είναι 5-9 ημέρες μετά από τη διαταγή που επιβεβαιώνεται. Εξαρτάται από την ποσότητα διαταγής.
4.How για να αποθηκεύσει το καλώδιο οπτικής ίνας κατάλληλα;
Αποθηκεύστε το τύμπανο εσωτερικό πρίν χρησιμοποιεί, το τύμπανο πρέπει να τοποθετήσει λοξά όχι στο τέλος.
5. Μπορείτε να παρέχετε τα προσαρμοσμένα προϊόντα και το λογότυπο;
Ναι. Παρέχουμε την υπηρεσία cOem. Μπορείτε να μας στείλετε το σχέδιό σας.
6.What είναι η πληρωμή σας όροι;
Δεχόμαστε T/T, L/C, τη Western Union, D/P κ.λπ.
