Λεπτομέρειες:
|
ΕΦΑΡΜΟΓΗ: | Τηλεπικοινωνίες, τηλεπικοινωνίες, δίκτυο | Τύπος ινών: | G652D, ενιαίος τρόπος ή πολυ τρόπος, 50/125,62.5/125, OM3 |
---|---|---|---|
Αριθμός αγωγών: | 2,4,8,24 | Τύπος: | Ενιαίος τρόπος g652d, υπαίθριο οπτικό καλώδιο εναέριο, Singlemode & Πολλαπλού τρόπου |
Αρίθμηση ινών: | 2-24 πυρήνας | Χρώμα: | Μαύρος, μπλε, γκρίζος, προσαρμοσμένος, πράσινος |
Σακάκι: | PE, MDPE, LSZH, PVC | Όνομα προϊόντων: | Υπαίθρια χαλαρή ίνα καλωδίων gyxtw g652d οπτικών ινών σωλήνων καλωδίων ινών GYXTW |
Μήκος: | 2km, ή προσαρμοσμένο μήκος | Υλικό σακακιών: | PE, LSZH, TPU, LSZH Ή PVC |
Εγκατάσταση: | αυτοφερόμενο εναέριο, εναέριο, εναέριο & Αγωγός | Δομή: | Χαλαρός σωλήνας, Unitube |
Υλικό θηκών: | LSZH, HDPE, PVC | Μέλος δύναμης: | Χαλύβδινο σύρμα |
Χρώμα ινών: | Μπλε, πορτοκάλι, καφετί, Aqua, γκρι, που προσαρμόζεται | ||
Υψηλό φως: | Καλώδιο οπτικών ινών πτώσης GYXTW,Καλώδιο οπτικών ινών πυρήνων G652D 12 |
GYXTW 4 ενιαίο πρότυπο πολλαπλού τρόπου υπαίθριο καλώδιο οπτικών ινών πτώσης 6 8 12 πυρήνων

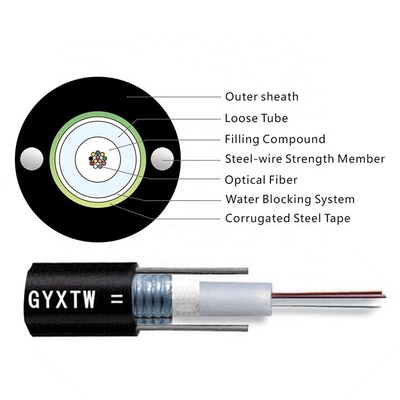

Περιγραφή:
Οι ίνες, 250μm, τοποθετούνται σε έναν χαλαρό σωλήνα φιαγμένο από υψηλό πλαστικό συντελεστών.
Τους σωλήνες γεμίζουν με μια αδιάβροχη ένωση πλήρωσης.
Ο σωλήνας είναι τυλιγμένος με ένα στρώμα της ζαρωμένης ταινίας χάλυβα κατά μήκος. Μεταξύ ζαρωμένο
η ταινία χάλυβα και το χαλαρό νερό-εμποδίζοντας υλικό σωλήνων εφαρμόζονται για να κρατήσουν το καλώδιο συμπαγές
και υδατοστεγής. Δύο παράλληλα χαλύβδινα σύρματα τοποθετούνται στις δύο πλευρές της ταινίας χάλυβα.
Το καλώδιο ολοκληρώνεται με τη θήκη PE.
· Καλή μηχανική και εκτέλεση θερμοκρασίας
· Υψηλής αντοχής χαλαρός σωλήνας που είναι υδρόλυση ανθεκτική
· Η ειδική ένωση πλήρωσης σωλήνων εξασφαλίζει μια κρίσιμη προστασία της ίνας
· Αντίσταση και ευελιξία συντριβής
· Δύο παράλληλα χαλύβδινα σύρματα εξασφαλίζουν εκτατή δύναμη
· Μικρή διάμετρος, ελαφριά και φιλική εγκατάσταση
SN
|
Στοιχείο
|
Μονάδα
|
Αξία
|
||
1
|
Αριθ. των ινών
|
αρίθμηση
|
4/6
|
8/12
|
24
|
2
|
Διάμετρος σωλήνων
|
αρίθμηση
|
2.2
|
2.4
|
3.2
|
3
|
Διάμετρος καλωδίων (±5%)
|
χιλ.
|
8.5
|
8.7
|
9.5
|
4
|
Βάρος καλωδίων (±10%)
|
kg/km
|
72
|
74
|
87
|
5
|
Βραχυπρόθεσμη ένταση
|
Ν
|
1500
|
||
6
|
Βραχυπρόθεσμη συντριβή
|
N/100mm
|
1000
|
Στοιχείο
|
Μέθοδος δοκιμής
|
Όρος αποδοχής
|
IEC 60794-1-2-E1 εκτατής δύναμης
|
- Φορτίο: Βραχυπρόθεσμη ένταση
- Μήκος του καλωδίου: περίπου 50m - Χρόνος φορτίων: 1min |
- Πίεση 0,6% ινών
- Κανένα σπάσιμο ινών και καμία ζημία θηκών. |
Δοκιμή συντριβής
IEC 60794-1-2-E3 |
- Φορτίο: Βραχυπρόθεσμη συντριβή
- Χρόνος φορτίων: 1min |
- Αλλαγή 0.1dB απώλειας σε 1550nm
- Κανένα σπάσιμο ινών και καμία ζημία θηκών. |
Χαρακτηρισμός καλωδίων της υπαίθριας χαλαρής ίνας καλωδίων gyxtw g652d οπτικών ινών σωλήνων καλωδίων ινών GYXTW
(1) ένδειξη στους μετρητές/τα πόδια
(2) ποσότητα και τύπος ινών
(3) τύπος καλωδίων
(4) όνομα εργοστασίων
(5) ημερομηνία της κατασκευής (έτος)
(6) άλλες απαιτήσεις
Τα σημάδια θα είναι μόνιμα και ευανάγνωστα κατά τη διάρκεια της ζωής καλωδίων. Η ακρίβεια της ένδειξης μήκους θα είναι καλύτερη από 1000m±2m.

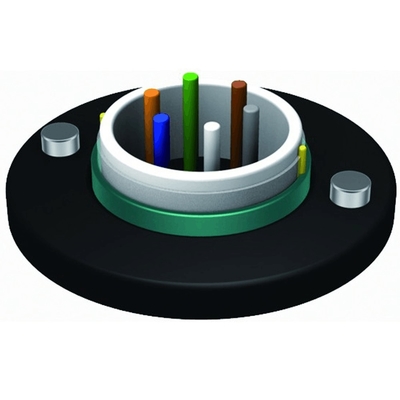

Σχέδια της υπαίθριας χαλαρής ίνας καλωδίων gyxtw g652d οπτικών ινών σωλήνων καλωδίων ινών GYXTW
