Αυτοφερόμενο GYXTC8S 12 σχήμα 8 πυρήνων εναέριο καλώδιο πτώσης οπτικών ινών

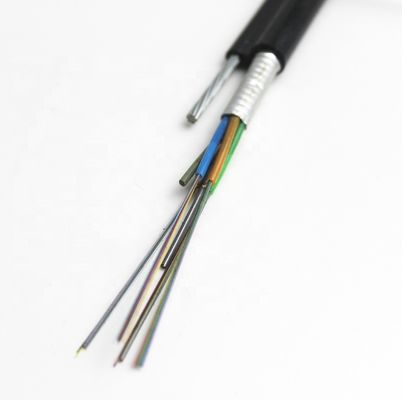

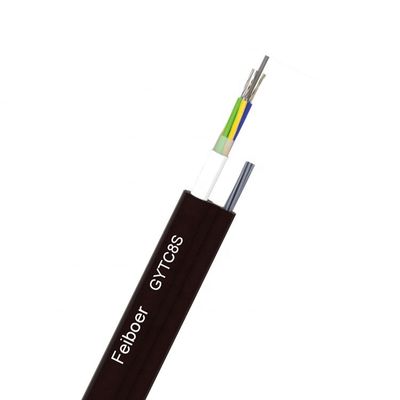

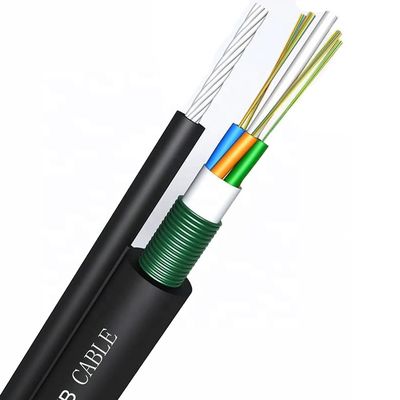

Η δομή του καλωδίου GYTC8S είναι να τεθεί η οπτική ίνα 250µm στο χαλαρό σωλήνα φιαγμένο από υψηλό υλικό συντελεστών, το οποίο γεμίζουν με την αδιάβροχη ένωση. Ο πυρήνας καλωδίων είναι τυλιγμένος σε έναν πλαστικός-ντυμένο χάλυβα (PSP) και ενσωματωμένος με στο σκέλος χάλυβα σε μια θήκη πολυαιθυλενίου 8 αριθμού. Αριθμός-8 η αυτοφερόμενη δομή παρέχει την υψηλή εκτατή δύναμη και επιτρέπει στις εναέριες εγκαταστάσεις εύκολης και μείωσης κόστους.



Χαρακτηριστικά προϊόντων:



• Τα σκέλη χαλύβδινων συρμάτων έχουν την εξαιρετικά υψηλή εκτατή δύναμη, η οποία είναι κατάλληλη για την αυτοφερόμενη υπερυψωμένη τοποθέτηση και μειώνει τις δαπάνες εγκαταστάσεων

• Με τις καλά μηχανικά ιδιότητες και τα χαρακτηριστικά θερμοκρασίας

• Το υλικό του χαλαρού σωλήνα έχει την καλή αντίσταση υδρόλυσης και υψηλής αντοχής.

• Το χαλαρό σωλήνα γεμίζουν με το ειδικό πήκτωμα, τα οποία προστατεύουν τη οπτική ίνα

• Λάβετε τα ακόλουθα μέτρα για να εξασφαλιστεί η αδιάβροχη απόδοση του οπτικού καλωδίου

- Ενιαίος μεταλλικός ενισχυμένος κέντρο πυρήνας καλωδίων

- Γεμισμένος με το ειδικό νερό-εμποδίζοντας υλικό στο χαλαρό σωλήνα

- Πλήρης πλήρωση πυρήνων καλωδίων

- Moisture-proof στρώμα του πλαστικός-ντυμένου χάλυβα (PSP)





Δομική παράμετρος:



Πρότυπο	Αρίθμηση ινών	Αρίθμηση σωλήνων	Γεμίζοντας αρίθμηση σχοινιών	Βάρος (kg/km)	Ένταση (ν)	Συντριβή (N/100mm)	Κάμπτοντας ακτίνα στατική/δυναμική (χιλ.)
GYTC8A-2~6Xn	2~6	1	4	158	Σύμφωνα με τη διάμετρο του καλωδίου αναστολής	300/1000	10D/20D
GYTC8A-8~12Xn	8~12	2	3	158
GYTC8A-14~18Xn	14~18	3	2	158
GYTC8A-20~24Xn	20~24	4	1	158
GYTC8A-26~30Xn	26~30	5	0	158



Τύπος ινών	Μείωση ινών (+20℃)				Εύρος ζώνης		Αριθμητικό άνοιγμα	Κόψτε το μήκος κύματος του οπτικού καλωδίου ινών
	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm
G.652	-	-	≤0.36dB/km	≤0.22dB/km	-	-	-	≤1260nm
G.655	-	-	≤0.40dB/km	≤0.23dB/km	-	-	-	≤1450nm
50/125µm	≤3.3dB/km	≤1.2dB/km	-	-	≥500MHz·χλμ	≥500MHz·χλμ	0.200±0.015 NA	-
62.5/125µm	≤3.5dB/km	≤1.2dB/km	-	-	≥200MHz·χλμ	≥500MHz·χλμ	0.275±0.015 NA	-
