Λεπτομέρειες:
|
Εφαρμογή: | Τηλεπικοινωνίες, τηλεπικοινωνίες, δίκτυο, Διαδίκτυο, τοπικό LAN | Τύπος ινών: | G652D, ενιαίος τρόπος ή πολυ τρόπος, 50/125,62.5/125, OM3 |
---|---|---|---|
Αριθμός αγωγών: | 2,4,8,12,24,48,96 | Τύπος: | Ενιαίος τρόπος g652d, υπαίθριο οπτικό καλώδιο εναέριο, Singlemode & Πολλαπλού τρόπου |
Αρίθμηση ινών: | 2-288 πυρήνας | Χρώμα: | Μαύρος, μπλε, γκρίζος, προσαρμοσμένος, πράσινος |
Σακάκι: | PE, MDPE, LSZH, PVC | ΟΝΟΜΑ: | GYXTW οπτικών ινών ελαφρύς-θωρακισμένο καλώδιο τρόπου 2-12cores Unitube καλωδίων ενιαίο |
μήκος: | 2km, ή προσαρμοσμένο μήκος | Υλικό σακακιών: | PE, LSZH, TPU, LSZH Ή PVC |
COem: | Διαθέσιμος | εγκατάσταση: | αυτοφερόμενος εναέριος, εναέριος, αγωγός |
δομή: | Χαλαρός σωλήνας, Unitube | Λειτουργούσα θερμοκρασία: | -40~75 |
Υλικό θηκών: | LSZH, HDPE, PVC | Μέλος δύναμης: | χαλύβδινο σύρμα, αργίλιο, ή σύμφωνα με την απαίτηση |
Χρώμα ινών: | Μπλε, πορτοκάλι, καφετί, Aqua, γκρι, που προσαρμόζεται |
Περιγραφή: GYXTW οπτικών ινών ελαφρύς-θωρακισμένο καλώδιο τρόπου 2-12cores Unitube καλωδίων ενιαίο
«GYXTW οπτικών ινών ελαφρύς-θωρακισμένο καλώδιο τρόπου 2-12cores Unitube καλωδίων το ενιαίο «κατασκευάζεται με την παρεμβολή μιας ίνας 250 μm σε έναν χαλαρό σωλήνα φιαγμένο από υψηλό υλικό συντελεστών που γεμίζουν με μια water-repellent ένωση. Δύο παράλληλα χαλύβδινα σύρματα τοποθετούνται και στις δύο πλευρές που εξωθούνται. Η βινυλίου θήκη τηλεγραφείται.
Χαρακτηριστικά GYXTW οπτικών ινών ελαφρύς-θωρακισμένου καλωδίου τρόπου 2-12cores Unitube καλωδίων του ενιαίου
· Έχει τις καλές μηχανικές και ιδιότητες θερμοκρασίας.
· Το ίδιο το χαλαρό υλικό σωλήνων έχει την καλή αντίσταση υδρόλυσης και υψηλής αντοχής.
· Το σωλήνα γεμίζουν με ένα ειδικό λίπος για να παρέχει την κρίσιμη προστασία στην ίνα, την καλές αντίσταση πίεσης και τη μαλακότητα.
· Το διπλάσιο έντυσε τη λουρίδα χάλυβα (PSP) βελτιώνει την αντίσταση υγρασίας του καλωδίου.
· Δύο παράλληλα καλώδια εξασφαλίζουν την εκτατή δύναμη του καλωδίου.
· Μικρή διάμετρος, ελαφρύς και εύκολος να βάλει.
· Μακροχρόνιο μήκος παράδοσης
Δομή και τεχνικές προδιαγραφές GYXTW οπτικών ινών ελαφρύς-θωρακισμένου καλωδίου τρόπου 2-12cores Unitube καλωδίων του ενιαίου
Αρίθμηση ινών | Βάρος καλωδίων (kg/km) | Κάμπτοντας ακτίνα (χιλ.) | Εκτατή δύναμη (ν) | Αντίσταση Cruch (N/100mm) | |||
Στατικός | Δυναμικός | Μακροπρόθεσμος | Βραχυπρόθεσμος | Μακροπρόθεσμος | Βραχυπρόθεσμος | ||
2-12 | 124 | 10D | 20D | 600 | 1500 | 1000 | 3000 |
14-24 | 147 | 10D | 20D | 600 | 1500 | 1000 | 3000 |
26-36 | 150 | 10D | 20D | 600 | 1500 | 1000 | 3000 |
38-48 | 207 | 10D | 20D | 600 | 1500 | 1000 | 3000 |
Οπτικές παράμετροι:
50/125µm | 62.5/125µm | G.652 | G.655 | ||
Μείωση (+20°C) | @850nm | ≤3.0dB/km | ≤3.3dB/km | ||
@1300nm | ≤1.0dB/km | ≤ 1.0dB/km | |||
@1310nm | ≤0.36dB/km | ≤0.4dB/km | |||
@1550nm | ≤0.22dB/km | ≤0.23dB/km | |||
Εύρος ζώνης (κατηγορία Α) | @850nm | ≥ 500MHz.km | ≥ 200MHz.km | ||
@1300nm | ≥ 1000MHz.km | ≥ 600MHz.km | |||
Αριθμητικό άνοιγμα | 0,200 ±0.015NA | 0,275 ±0.015NA | |||
Κομμένο καλώδιο μήκος κύματος λcc | ≤ 1260nm | ≤ 1450nm |
Παράμετροι καλωδίων
ικανή αρίθμηση | έξω διάμετρος θηκών | Βάρος | Ελάχιστη επιτρεπόμενη εκτατή δύναμη (Ν) | Ελάχιστο επιτρεπόμενο φορτίο συντριβής (N/100mm) |
Ελάχιστη κάμπτοντας ακτίνα (ΚΚ) |
Κατάλληλη θερμοκρασία |
||||
(πυρήνας) | (ΚΚ) | (Κλ) | βραχυπρόθεσμος |
μακροπρόθεσμος |
βραχυπρόθεσμος |
μακροπρόθεσμος |
βραχυπρόθεσμος |
μακροπρόθεσμος |
(℃) | |
2 | 8.3 | 78.00 | 1500 | 600 | 1000 | 300 | 20D | 10D | -40+60 | |
4 | 8.3 | 78.00 | 1500 | 600 | 1000 | 300 | 20D | 10D | -40+60 | |
6 | 8.3 | 78.00 | 1500 | 600 | 1000 | 300 | 20D | 10D | -40+60 | |
8 | 8.3 | 78.00 | 1500 | 600 | 1000 | 300 | 20D | 10D | -40+60 | |
10 | 8.3 | 78.00 | 1500 | 600 | 1000 | 300 | 20D | 10D | -40+60 | |
12 | 8.3 | 78.00 | 1500 | 600 | 1000 | 300 | 20D | 10D | -40+60 | |
24 | 8.3 | 78.00 | 1500 | 600 | 1000 | 300 | 20D | 10D | -40+60 |
Μηχανική απόδοση | |
Ανώτατη απόδοση έντασης | IEC 60794-1-2-ε |
Μέγιστη ένταση λειτουργίας | IEC 60794-1-2-E1 |
Δοκιμή συντριβής | IEC 6079 – 1-2-E3 |
Δοκιμή αντίκτυπου | IEC 60794-1-2-E4 |
Επαναλαμβανόμενη κάμψη | IEC 60794-1-2-E6 |
Torsion δοκιμή | IEC 60794-1-2-E7 |
Κάμψη καλωδίων | IEC 60794-1-2-E11A |
Συντελεστής μείωσης | ITU-Τ G.652 |
Δομική δοκιμή | IEC-60793-1-20 |
Περιβαλλοντική απόδοση | |
Ανακύκλωση θερμοκρασίας | IEC 60794-1-2-F1 |
Διείσδυση νερού | IEC 60794-1-2-F5B |
Αρχειοθετώντας σύνθετη ροή | IEC 60794-1-E14 |

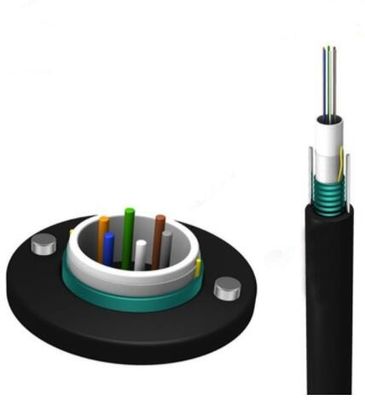

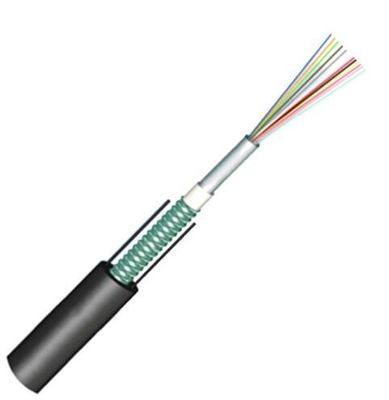

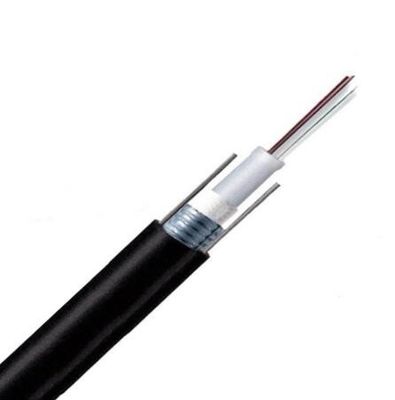

Σχέδια GYXTW οπτικών ινών ελαφρύς-θωρακισμένου καλωδίου τρόπου 2-12cores Unitube καλωδίων του ενιαίου
Συσκευασία GYXTW οπτικών ινών ελαφρύς-θωρακισμένου καλωδίου τρόπου 2-12cores Unitube καλωδίων του ενιαίου
Προϊόντα που προσαρμόζονται περισσότερα
G.652 |
G.655 |
50/125μm |
62.5/125μm |
||
Μείωση (+20°C) |
@850nm |
|
|
≤3.0 dB/km |
≤3.0 dB/km |
@1300nm |
|
|
≤1.0 dB/km |
≤1.0 dB/km |
|
@1310nm |
≤0.36 dB/km |
≤0.40 dB/km |
|
|
|
@1550nm |
≤0.22 dB/km |
≤0.23dB/km |
|
|
|
Εύρος ζώνης (κατηγορία Α) |
@850nm |
|
|
≥500 MHZ·χλμ |
≥200 MHZ·χλμ |
@1300nm |
|
|
≥1000 MHZ·χλμ |
≥600 MHZ·χλμ |
|
Αριθμητικό άνοιγμα |
|
|
0.200±0.015NA |
0.275±0.015NA |
|
Κομμένο καλώδιο Wavelengthλcc |
≤1260nm |
≤1480nm |
|
|
