Λεπτομέρειες:
|
Εφαρμογή: | Τηλεπικοινωνίες, τηλεπικοινωνίες, δίκτυο, Διαδίκτυο, τοπικό LAN | Τύπος ινών: | G652D, ενιαίος τρόπος ή πολυ τρόπος, 50/125,62.5/125, OM3 |
---|---|---|---|
Αριθμός αγωγών: | 2,4,8,12,24,48,96 | Τύπος: | Ενιαίος τρόπος g652d, υπαίθριο οπτικό καλώδιο εναέριο, Singlemode & Πολλαπλού τρόπου |
Αρίθμηση ινών: | 2-288 πυρήνας | Χρώμα: | Μαύρος, μπλε, γκρίζος, προσαρμοσμένος, πράσινος |
Σακάκι: | PE, MDPE, LSZH, PVC | ΟΝΟΜΑ: | GYXTW ενιαίο Mond υπαίθριο 0.6CM καλώδιο οπτικών ινών πυρήνων διαμέτρων θωρακισμένο 4/6/8/12/ |
μήκος: | 2km, ή προσαρμοσμένο μήκος | Υλικό σακακιών: | PE, LSZH, TPU, LSZH Ή PVC |
COem: | Διαθέσιμος | εγκατάσταση: | αυτοφερόμενος εναέριος, εναέριος, αγωγός |
δομή: | Χαλαρός σωλήνας, Unitube | Λειτουργούσα θερμοκρασία: | -40~75 |
Υλικό θηκών: | LSZH, HDPE, PVC | Μέλος δύναμης: | χαλύβδινο σύρμα, αργίλιο, ή σύμφωνα με την απαίτηση |
Χρώμα ινών: | Μπλε, πορτοκάλι, καφετί, Aqua, γκρι, που προσαρμόζεται | ||
Υψηλό φως: | 0.6CM υπαίθριο καλώδιο οπτικών ινών 6 πυρήνων,GYXTW 0.6CM υπαίθριο καλώδιο οπτικών ινών,4 θωρακισμένο καλώδιο οπτικών ινών πυρήνων |
Περιγραφή: GYXTW ενιαίο Mond υπαίθριο 0.6CM καλώδιο οπτικών ινών πυρήνων διαμέτρων θωρακισμένο 4/6/8/12/

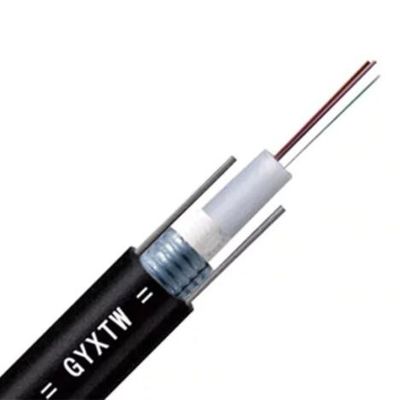

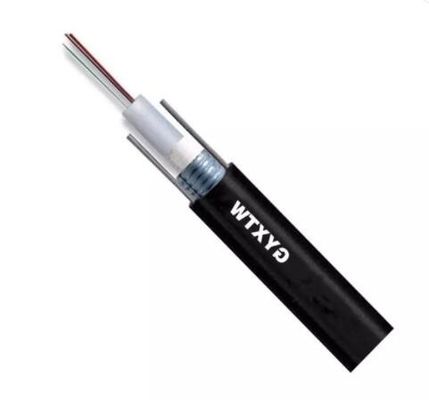

«GYXTW το ενιαίο Mond υπαίθριο 0.6CM καλώδιο οπτικών ινών πυρήνων διαμέτρων θωρακισμένο 4/6/8/12/" κατασκευάζεται με την παρεμβολή μιας ίνας 250 μm σε έναν χαλαρό σωλήνα φιαγμένο από υψηλό υλικό συντελεστών που γεμίζουν με μια water-repellent ένωση. Δύο παράλληλα χαλύβδινα σύρματα τοποθετούνται και στις δύο πλευρές που εξωθούνται. Η βινυλίου θήκη τηλεγραφείται.
Ο χαλαρός σωλήνας είναι ντυμένος με μια double-sided ντυμένη πλαστικό λουρίδα χάλυβα (PSP) κατά μήκος, και ένα νερό-εμποδίζοντας υλικό προστίθεται μεταξύ της λουρίδας χάλυβα και του χαλαρού σωλήνα για να εξασφαλίσει την πυκνότητα και τη διαμήκη αντίσταση ύδατος του καλωδίου.
Χαρακτηριστικά γνωρίσματα:
· Έχει τις καλές μηχανικές και ιδιότητες θερμοκρασίας.
· Το ίδιο το χαλαρό υλικό σωλήνων έχει την καλή αντίσταση υδρόλυσης και υψηλής αντοχής.
· Το σωλήνα γεμίζουν με ένα ειδικό λίπος για να παρέχει την κρίσιμη προστασία στην ίνα, την καλές αντίσταση πίεσης και τη μαλακότητα.
· Το διπλάσιο έντυσε τη λουρίδα χάλυβα (PSP) βελτιώνει την αντίσταση υγρασίας του καλωδίου.
· Δύο παράλληλα καλώδια εξασφαλίζουν την εκτατή δύναμη του καλωδίου.
· Μικρή διάμετρος, ελαφρύς και εύκολος να βάλει.
· Μακροχρόνιο μήκος παράδοσης
Πρότυπο καλωδίων | Αριθμός ινών |
Διάμετρος καλωδίων χιλ. |
Βάρος καλωδίων kg/km |
Επιτρεπόμενη τεντώνοντας δύναμη Πολύ/βραχυπρόθεσμο Ν |
Επιτρεπόμενη δύναμη συντριβής Πολύ/βραχυπρόθεσμο N/100mm |
Κάμπτοντας ακτίνα Στατικός/δυναμικός χιλ. |
Gyxtw-2~12 | 2~12 | 10.6 | 124 | 1000/3000 | 1000/3000 | 10D/20D |
Gyxtw-14~24 | 14~24 | 12.5 | 149 | 1000/3000 | 1000/3000 | 10D/20D |
Gyxtw-26~36 | 26~36 | 14.0 | 190 | 1000/3000 | 1000/3000 | 10D/20D |
Gyxtw-38~48 | 38~48 | 15.0 | 216 | 1000/3000 | 1000/3000 | 10D/20D |
Η δομή και οι τεχνικές προδιαγραφές της ενιαίας Mond υπαίθριας 0.6CM διαμέτρου θωρακισμένο 4/6/8/12/GYXTW αφαιρούν τον πυρήνα το καλώδιο οπτικών ινών
G.652D ενιαία οπτική ίνα τρόπου (B1.3)
|
|||
Στοιχείο
|
Πρότυπα
|
Μονάδα
|
|
Μείωση
|
1310nm
|
≤0.35
|
dB/km
|
1383nm
|
≤0.33
|
dB/km
|
|
1550nm
|
≤0.21
|
dB/km
|
|
1625nm
|
≤0.24
|
dB/km
|
|
Διασπορά
|
1288nm~1339nm
|
|Δ|≤3.4
|
CP (NM·χλμ)
|
1271nm~1360nm
|
|Δ|≤5.3
|
CP (NM·χλμ)
|
|
1550nm
|
≤17.8
|
CP (NM·χλμ)
|
|
Μήκος κύματος μηδέν-διασποράς
|
1300~1322
|
(NM)
|
|
Κλίση μηδέν-διασποράς
|
≤0.091
|
CP (nm2•χλμ)
|
|
PMD
|
Ενιαία ίνα PMD
|
≤0.15
|
ps/√km
|
Συνδέσεις PMD Q
|
≤0.08
|
ps/√km
|
|
MDF
|
1310nm
|
9.2±0.4
|
um
|
Διάμετρος επένδυσης
|
125±1.0
|
μm
|
|
Μη-κυκλικότητα επένδυσης
|
≤0.8
|
%
|
|
Concentricity πυρήνας-επένδυσης λάθος
|
≤0.6
|
μm
|
|
Διάμετρος επιστρώματος
|
245±10
|
μm
|
|
Concentricity επένδυσης/επιστρώματος λάθος
|
≤10.0
|
μm
|
|
Κόψτε το μήκος κύματος
|
1.18~1.33
|
μm
|
|
Μείωση Macrobend
(ф 50mm, 100 κύκλοι)
|
1550nm
|
≤0.05
|
DB
|
1625nm
|
≤0.05
|
DB
|
|
Κάμπτοντας ακτίνα
|
≥5
|
μ
|
|
Δυναμικές παράμετροι κούρασης
|
≥20
|
ND
|
|
Πρόσθετη μείωση
@1310nm &
@1550nm
|
Δοκιμή ανακύκλωσης θερμοκρασίας:
(- 60℃~85℃, 3 κύκλοι) |
≤0.03
|
dB/km
|
Το νερό ενυδατώνει τη δοκιμή:
(23℃ για 30 ημέρες) |
≤0.03
|
dB/km
|
|
Υγρή δοκιμή θερμότητας:
(85℃, 85%RH για 30 ημέρες) |
≤0.03
|
dB/km
|
|
Θερμική δοκιμή γήρανσης (85℃ για 30 ημέρες)
|
≤0.03
|
dB/km
|
|
Το θερμό νερό ενυδατώνει τη δοκιμή: (60℃ για 15 ημέρες)
|
≤0.03
|
dB/km
|
Μηχανική απόδοση | |
Ανώτατη απόδοση έντασης | IEC 60794-1-2-ε |
Μέγιστη ένταση λειτουργίας | IEC 60794-1-2-E1 |
Δοκιμή συντριβής | IEC 6079 – 1-2-E3 |
Δοκιμή αντίκτυπου | IEC 60794-1-2-E4 |
Επαναλαμβανόμενη κάμψη | IEC 60794-1-2-E6 |
Torsion δοκιμή | IEC 60794-1-2-E7 |
Κάμψη καλωδίων | IEC 60794-1-2-E11A |
Συντελεστής μείωσης | ITU-Τ G.652 |
Δομική δοκιμή | IEC-60793-1-20 |
Περιβαλλοντική απόδοση | |
Ανακύκλωση θερμοκρασίας | IEC 60794-1-2-F1 |
Διείσδυση νερού | IEC 60794-1-2-F5B |
Αρχειοθετώντας σύνθετη ροή | IEC 60794-1-E14 |

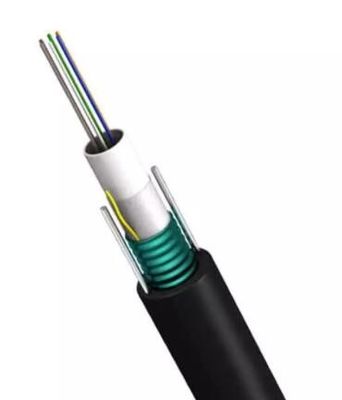

Σχέδια GYXTW του ενιαίου Mond υπαίθριου 0.6CM καλωδίου οπτικών ινών πυρήνων διαμέτρων θωρακισμένου 4/6/8/12/

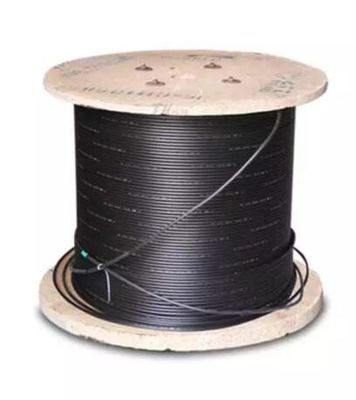

Συσκευασία GYXTW του ενιαίου Mond υπαίθριου 0.6CM καλωδίου οπτικών ινών πυρήνων διαμέτρων θωρακισμένου 4/6/8/12/

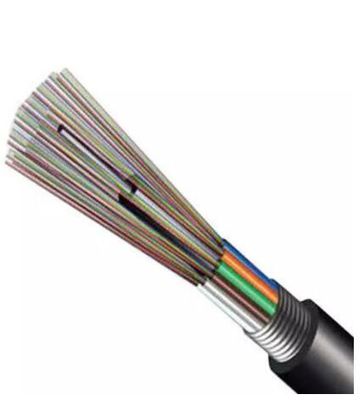

Προϊόντα που προσαρμόζονται περισσότερα
