Λεπτομέρειες:
|
Εφαρμογή: | Τηλεπικοινωνίες, τηλεπικοινωνίες, δίκτυο, Διαδίκτυο, τοπικό LAN | Τύπος ινών: | G652D, ενιαίος τρόπος ή πολυ τρόπος, 50/125,62.5/125, OM3 |
---|---|---|---|
Αριθμός αγωγών: | 2,4,8,12,24,48,96,128 | Τύπος: | Ενιαίος τρόπος g652d, υπαίθριο οπτικό καλώδιο εναέριο, Singlemode & Πολλαπλού τρόπου |
Αρίθμηση ινών: | 2-288 πυρήνας | Χρώμα: | Μαύρος, μπλε, γκρίζος, προσαρμοσμένος, πράσινος |
Σακάκι: | PE, MDPE, LSZH, PVC | ΟΝΟΜΑ: | GYXTW 6/12/24 του /48Cores ενιαίο υπαίθριο GYXTW καλωδίων οπτικής ίνας τρόπου θωρακισμένο οπτικό καλ |
μήκος: | 2km, 5Km, ή προσαρμοσμένος | Υλικό σακακιών: | PE, LSZH, TPU, LSZH Ή PVC |
COem: | Διαθέσιμος | εγκατάσταση: | αυτοφερόμενος εναέριος, εναέριος, αγωγός, κεραία/σωλήνας/αγωγός |
δομή: | Χαλαρός σωλήνας, Unitube | Λειτουργούσα θερμοκρασία: | -40~75 |
Υλικό θηκών: | LSZH, HDPE, PVC | Μέλος δύναμης: | χαλύβδινο σύρμα, αργίλιο |
Χρώμα ινών: | Μπλε, πορτοκάλι, καφετί, Aqua, γκρι, που προσαρμόζεται | ||
Υψηλό φως: | GYXTW 24 θωρακισμένο καλώδιο οπτικής ίνας πυρήνων,Σωλήνας 24 Uni θωρακισμένο καλώδιο οπτικών ινών πυρήνων,Καλώδιο 12 οπτικών ινών ενιαίος τρόπος πυρήνων |

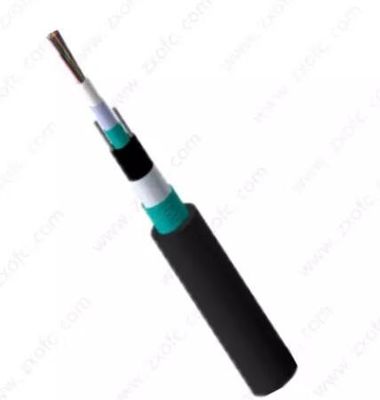

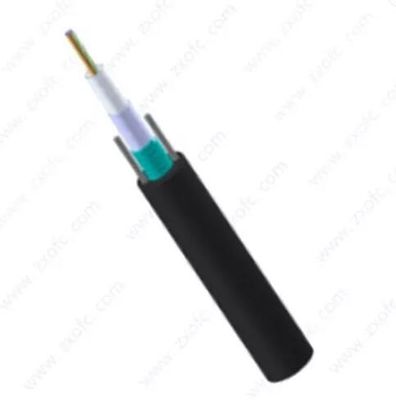

Περιγραφή: GYXTW 6/12/24 πυρήνων ενιαίο υπαίθριο GYXTW καλωδίων οπτικής ίνας τρόπου θωρακισμένο οπτικό καλώδιο uni-σωλήνων
«GYXTW το 6/12/24 πυρήνων το ενιαίο υπαίθριο GYXTW καλωδίων οπτικής ίνας τρόπου θωρακισμένο οπτικό καλώδιο uni-σωλήνων " κατασκευάζεται με την παρεμβολή μιας ίνας 250 μm σε έναν χαλαρό σωλήνα φιαγμένο από υψηλό υλικό συντελεστών που γεμίζουν με μια water-repellent ένωση.
Η βινυλίου θήκη τηλεγραφείται. Ο χαλαρός σωλήνας είναι ντυμένος με μια double-sided ντυμένη πλαστικό λουρίδα χάλυβα (PSP) κατά μήκος, και ένα νερό-εμποδίζοντας υλικό προστίθεται μεταξύ της λουρίδας χάλυβα και του χαλαρού σωλήνα για να εξασφαλίσει την πυκνότητα και τη διαμήκη αντίσταση ύδατος του καλωδίου.
Τα χαρακτηριστικά GYXTW το 6/12/24 αφαιρούν τον πυρήνα το ενιαίο υπαίθριο GYXTW καλωδίων οπτικής ίνας τρόπου θωρακισμένο οπτικό καλώδιο uni-σωλήνων
. Καλή μηχανική και εκτέλεση θερμοκρασίας
. Υψηλής αντοχής χαλαρός σωλήνας που είναι υδρόλυση ανθεκτική
. Τα ακόλουθα μέτρα λαμβάνονται για να εξασφαλίσουν το καλώδιο υδατοστεγές:

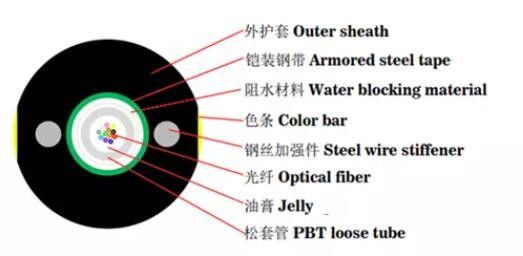

Η δομή και οι τεχνικές προδιαγραφές GYXTW το 6/12/24 αφαιρούν τον πυρήνα το ενιαίο υπαίθριο GYXTW καλωδίων οπτικής ίνας τρόπου θωρακισμένο οπτικό καλώδιο uni-σωλήνων
G.652D ενιαία οπτική ίνα τρόπου (B1.3)
|
|||
Στοιχείο
|
Πρότυπα
|
Μονάδα
|
|
Μείωση
|
1310nm
|
≤0.35
|
dB/km
|
1383nm
|
≤0.33
|
dB/km
|
|
1550nm
|
≤0.21
|
dB/km
|
|
1625nm
|
≤0.24
|
dB/km
|
|
Διασπορά
|
1288nm~1339nm
|
|Δ|≤3.4
|
CP (NM·χλμ)
|
1271nm~1360nm
|
|Δ|≤5.3
|
CP (NM·χλμ)
|
|
1550nm
|
≤17.8
|
CP (NM·χλμ)
|
|
Μήκος κύματος μηδέν-διασποράς
|
1300~1322
|
(NM)
|
|
Κλίση μηδέν-διασποράς
|
≤0.091
|
CP (nm2•χλμ)
|
|
PMD
|
Ενιαία ίνα PMD
|
≤0.15
|
ps/√km
|
Συνδέσεις PMD Q
|
≤0.08
|
ps/√km
|
|
MDF
|
1310nm
|
9.2±0.4
|
um
|
Διάμετρος επένδυσης
|
125±1.0
|
μm
|
|
Μη-κυκλικότητα επένδυσης
|
≤0.8
|
%
|
|
Concentricity πυρήνας-επένδυσης λάθος
|
≤0.6
|
μm
|
|
Διάμετρος επιστρώματος
|
245±10
|
μm
|
|
Concentricity επένδυσης/επιστρώματος λάθος
|
≤10.0
|
μm
|
|
Κόψτε το μήκος κύματος
|
1.18~1.33
|
μm
|
|
Μείωση Macrobend
(ф 50mm, 100 κύκλοι)
|
1550nm
|
≤0.05
|
DB
|
1625nm
|
≤0.05
|
DB
|
|
Κάμπτοντας ακτίνα
|
≥5
|
μ
|
|
Δυναμικές παράμετροι κούρασης
|
≥20
|
ND
|
|
Πρόσθετη μείωση
at1310nm &
σε 1550nm
|
Δοκιμή ανακύκλωσης θερμοκρασίας:
(- 60℃~85℃, 3 κύκλοι) |
≤0.03
|
dB/km
|
Το νερό ενυδατώνει τη δοκιμή:
(23℃ για 30 ημέρες) |
≤0.03
|
dB/km
|
|
Υγρή δοκιμή θερμότητας:
(85℃, 85%RH για 30 ημέρες) |
≤0.03
|
dB/km
|
|
Θερμική δοκιμή γήρανσης (85℃ για 30 ημέρες)
|
≤0.03
|
dB/km
|
|
Το θερμό νερό ενυδατώνει τη δοκιμή: (60℃ για 15 ημέρες)
|
≤0.03
|
dB/km
|
Τα σχέδια GYXTW το 6/12/24 αφαιρούν τον πυρήνα το ενιαίο υπαίθριο GYXTW καλωδίων οπτικής ίνας τρόπου θωρακισμένο οπτικό καλώδιο uni-σωλήνων
Η συσκευασία GYXTW το 6/12/24 αφαιρεί τον πυρήνα το ενιαίο υπαίθριο GYXTW καλωδίων οπτικής ίνας τρόπου θωρακισμένο οπτικό καλώδιο uni-σωλήνων
