Λεπτομέρειες:
|
Εφαρμογή: | Τηλεπικοινωνίες, τηλεπικοινωνίες, δίκτυο | Τύπος ινών: | G652D, ενιαίος τρόπος ή πολυ τρόπος, 50/125,62.5/125, OM3 |
---|---|---|---|
Αριθμός αγωγών: | 2,4,8,24,48,96 | Τύπος: | Ενιαίος τρόπος g652d, υπαίθριο οπτικό καλώδιο εναέριο, Singlemode & Πολλαπλού τρόπου |
Αρίθμηση ινών: | 2-96 πυρήνας | Χρώμα: | Μαύρος, μπλε, γκρίζος, προσαρμοσμένος, πράσινος |
Σακάκι: | PE, MDPE, LSZH, PVC | ΟΝΟΜΑ: | Ενιαίο τρόπου GYXTW υπαίθριο εναέριο οπτικής ίνας καλωδίων καλώδιο οπτικών ινών uni-σωλήνων θωρακισμ |
μήκος: | 2km, ή προσαρμοσμένο μήκος | Υλικό σακακιών: | PE, LSZH, LSZH Ή PVC |
COem: | Διαθέσιμος | εγκατάσταση: | αυτοφερόμενος εναέριος, εναέριος, αγωγός |
δομή: | Χαλαρός σωλήνας, Unitube | Λειτουργούσα θερμοκρασία: | -40~75 |
Υλικό θηκών: | LSZH, HDPE, PVC | Μέλος δύναμης: | Χαλύβδινο σύρμα |
Χρώμα ινών: | Μπλε, πορτοκάλι, καφετί, Aqua, γκρι, που προσαρμόζεται |

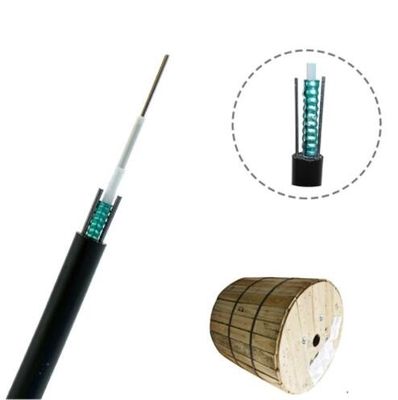

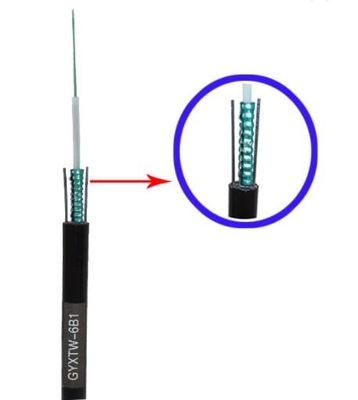

Περιγραφή: Ενιαίο τρόπου GYXTW υπαίθριο εναέριο οπτικής ίνας καλωδίων καλώδιο οπτικών ινών uni-σωλήνων θωρακισμένο
Το «ενιαίο τρόπου GYXTW υπαίθριο εναέριο οπτικής ίνας καλωδίων καλώδιο οπτικών ινών uni-σωλήνων θωρακισμένο «κατασκευάζεται με την παρεμβολή μιας ίνας 250 μm σε έναν χαλαρό σωλήνα φιαγμένο από υψηλό υλικό συντελεστών που γεμίζουν με μια water-repellent ένωση. Ο χαλαρός σωλήνας είναι ντυμένος με μια double-sided ντυμένη πλαστικό λουρίδα χάλυβα (PSP) κατά μήκος, και ένα νερό-εμποδίζοντας υλικό προστίθεται μεταξύ της λουρίδας χάλυβα και του χαλαρού σωλήνα για να εξασφαλίσει την πυκνότητα και τη διαμήκη αντίσταση ύδατος του καλωδίου. Δύο παράλληλα χαλύβδινα σύρματα τοποθετούνται και στις δύο πλευρές που εξωθούνται. Η βινυλίου θήκη τηλεγραφείται.
Χαρακτηριστικά του ενιαίου τρόπου GYXTW υπαίθριου εναέριου οπτικής ίνας καλωδίων καλωδίου οπτικών ινών uni-σωλήνων θωρακισμένου
1. Καλή μηχανική και εκτέλεση θερμοκρασίας
2.Special η ένωση πλήρωσης σωλήνων εξασφαλίζει μια κρίσιμη προστασία της ίνας
3. Αντίσταση και ευελιξία συντριβής
4. Τα ακόλουθα μέτρα λαμβάνονται για να εξασφαλίσουν το καλώδιο υδατοστεγές:
5. Χαλαρή ένωση πλήρωσης σωλήνων, πλήρωση πυρήνων καλωδίων 100%
6. PSP/PAP ενίσχυση moisture-proof
7. Υψηλής αντοχής χαλαρός σωλήνας που είναι υδρόλυση ανθεκτική
Αριθ. του καλωδίου
|
2~8
|
10~12
|
14~24
|
||
Πρότυπο ινών
|
G.652D
|
||||
Μέλος δύναμης
|
Υλικό
|
Χαλύβδινο σύρμα
|
|||
Διάμετρος
(±0.05) χιλ.
|
0,8
|
||||
Χαλαρός σωλήνας
|
Υλικό
|
PBT
|
|||
Διάμετρος
(±0.06) χιλ.
|
2.1
|
2.4
|
3.0
|
||
Πάχος
(±0.03) χιλ.
|
0,32
|
0,35
|
0,4
|
||
Το Max.Core αριθ. /Tube
|
8
|
12
|
24
|
||
Στρώμα φραξίματος νερού (υλικό)
|
Εμποδίζοντας ταινία νερού
|
||||
Armoring
|
Υλικό
|
Λουρίδα χάλυβα
|
|||
Πάχος
(±0.03) χιλ.
|
0,25
|
||||
Εξωτερική θήκη
|
Υλικό
|
MDPE
|
|||
Πάχος
(±0.2) χιλ.
|
2.0
|
||||
Διάμετρος καλωδίων (±0.2) χιλ.
|
8.0
|
8.3
|
9.0
|
||
Βάρος καλωδίων (±5) kg/km
|
60
|
63
|
90
|
||
Ελάχιστη κάμπτοντας ακτίνα
|
Χωρίς ένταση
|
10.0×Cable-φ
|
|||
Κάτω από τη μέγιστη ένταση
|
20.0×Cable-φ
|
||||
Σειρά θερμοκρασίας
(℃)
|
Εγκατάσταση
|
-20~+60
|
|||
Transport&Storage
|
-40~+70
|
||||
Λειτουργία
|
-40~+70
|
Μηχανική απόδοση | |
Ανώτατη απόδοση έντασης | IEC 60794-1-2-ε |
Μέγιστη ένταση λειτουργίας | IEC 60794-1-2-E1 |
Δοκιμή συντριβής | IEC 6079 – 1-2-E3 |
Δοκιμή αντίκτυπου | IEC 60794-1-2-E4 |
Επαναλαμβανόμενη κάμψη | IEC 60794-1-2-E6 |
Torsion δοκιμή | IEC 60794-1-2-E7 |
Κάμψη καλωδίων | IEC 60794-1-2-E11A |
Συντελεστής μείωσης | ITU-Τ G.652 |
Δομική δοκιμή | IEC-60793-1-20 |
Περιβαλλοντική απόδοση | |
Ανακύκλωση θερμοκρασίας | IEC 60794-1-2-F1 |
Διείσδυση νερού | IEC 60794-1-2-F5B |
Αρχειοθετώντας σύνθετη ροή | IEC 60794-1-E14 |

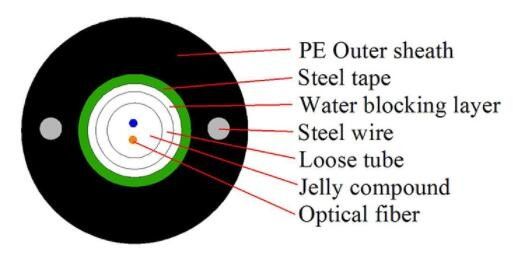

Σχέδια του ενιαίου τρόπου GYXTW υπαίθριου εναέριου οπτικής ίνας καλωδίων καλωδίου οπτικών ινών uni-σωλήνων θωρακισμένου
Συσκευασία του ενιαίου καλωδίου οπτικών ινών τρόπου υπαίθριου θωρακισμένου GYXTW
