Λεπτομέρειες:
|
Εφαρμογή: | Τηλεπικοινωνίες, τηλεπικοινωνίες, δίκτυο | Τύπος ινών: | G652D, ενιαίος τρόπος ή πολυ τρόπος, 50/125,62.5/125, OM3 |
---|---|---|---|
Αριθμός αγωγών: | 2,4,8,24,48,96 | Τύπος: | Ενιαίος τρόπος g652d, υπαίθριο οπτικό καλώδιο εναέριο, Singlemode & Πολλαπλού τρόπου |
Αρίθμηση ινών: | 2-288 πυρήνας | Χρώμα: | Μαύρος, μπλε, γκρίζος, προσαρμοσμένος, πράσινος |
Σακάκι: | PE, MDPE, LSZH, PVC | ΟΝΟΜΑ: | Ενιαίο καλώδιο οπτικών ινών τρόπου υπαίθριο θωρακισμένο GYXTW |
μήκος: | 2km, ή προσαρμοσμένο μήκος | Υλικό σακακιών: | PE, LSZH, TPU, LSZH Ή PVC |
COem: | Διαθέσιμος | εγκατάσταση: | αυτοφερόμενος εναέριος, εναέριος, αγωγός |
δομή: | Χαλαρός σωλήνας, Unitube | Λειτουργούσα θερμοκρασία: | -40~75 |
Υλικό θηκών: | LSZH, HDPE, PVC | Μέλος δύναμης: | Χαλύβδινο σύρμα |
Χρώμα ινών: | Μπλε, πορτοκάλι, καφετί, Aqua, γκρι, που προσαρμόζεται |
Περιγραφή: Ενιαίο καλώδιο οπτικών ινών τρόπου υπαίθριο θωρακισμένο GYXTW
Το «ενιαίο καλώδιο οπτικών ινών τρόπου υπαίθριο θωρακισμένο GYXTW " κατασκευάζεται με την παρεμβολή μιας ίνας 250 μm σε έναν χαλαρό σωλήνα φιαγμένο από υψηλό υλικό συντελεστών που γεμίζουν με μια water-repellent ένωση. Ο χαλαρός σωλήνας είναι ντυμένος με μια double-sided ντυμένη πλαστικό λουρίδα χάλυβα (PSP) κατά μήκος, και ένα νερό-εμποδίζοντας υλικό προστίθεται μεταξύ της λουρίδας χάλυβα και του χαλαρού σωλήνα για να εξασφαλίσει την πυκνότητα και τη διαμήκη αντίσταση ύδατος του καλωδίου. Δύο παράλληλα χαλύβδινα σύρματα τοποθετούνται και στις δύο πλευρές που εξωθούνται. Η βινυλίου θήκη τηλεγραφείται.
Χαρακτηριστικά του ενιαίου καλωδίου οπτικών ινών τρόπου υπαίθριου θωρακισμένου GYXTW
1. Καλή μηχανική και εκτέλεση θερμοκρασίας
2.Special η ένωση πλήρωσης σωλήνων εξασφαλίζει μια κρίσιμη προστασία της ίνας
3. Υψηλής αντοχής χαλαρός σωλήνας που είναι υδρόλυση ανθεκτική
4. Τα ακόλουθα μέτρα λαμβάνονται για να εξασφαλίσουν το καλώδιο υδατοστεγές:
5. Χαλαρή ένωση πλήρωσης σωλήνων, πλήρωση πυρήνων καλωδίων 100%
6. PSP/PAP ενίσχυση moisture-proof
7. Αντίσταση και ευελιξία συντριβής
Παράμετροι καλωδίων | ||
Στοιχεία | Προδιαγραφές | |
Αρίθμηση ινών | 2~24 | |
Χρωματισμένος ντύνοντας την ίνα | Διάσταση | 260µm±15µm |
Χρώμα | Μπλε, πορτοκάλι, πράσινος, καφετής, γκρίζος, άσπρο | |
Χαλαρή διάσταση 2.10mm±0.05mm σωλήνων | Διάσταση | 2.10mm±0.05mm |
Υλικό | PBT | |
Χρώμα | Φυσικός | |
Μέλος δύναμης | Διάμετρος | 1.0mm |
Υλικό | Χάλυβας | |
Εξωτερικό σακάκι | Διάσταση | 8.0mm±0.1mm |
Υλικό | PE | |
Χρώμα | Μαύρος |
Τεχνική παράμετρος | |||||||
Αρίθμηση ινών | Διάμετρος καλωδίων (χιλ.) | Βάρος καλωδίων (kg/km) | Εκτατή δύναμη μακρύ/βραχυπρόθεσμο (ν) | Αντίσταση συντριβής μακροχρόνια/βραχυπρόθεσμο (N/100mm) | Κάμπτοντας ακτίνα στατική/δυναμική (χιλ.) | ||
2~12 | 10.6 | 124 | 1000/3000 | 1000/3000 | 10D/20D | ||
14~24 | 12.0 | 147 | 1000/3000 | 1000/3000 | 10D/20D |
Μηχανική απόδοση | |
Ανώτατη απόδοση έντασης | IEC 60794-1-2-ε |
Μέγιστη ένταση λειτουργίας | IEC 60794-1-2-E1 |
Δοκιμή συντριβής | IEC 6079 – 1-2-E3 |
Δοκιμή αντίκτυπου | IEC 60794-1-2-E4 |
Επαναλαμβανόμενη κάμψη | IEC 60794-1-2-E6 |
Torsion δοκιμή | IEC 60794-1-2-E7 |
Κάμψη καλωδίων | IEC 60794-1-2-E11A |
Συντελεστής μείωσης | ITU-Τ G.652 |
Δομική δοκιμή | IEC-60793-1-20 |
Περιβαλλοντική απόδοση | |
Ανακύκλωση θερμοκρασίας | IEC 60794-1-2-F1 |
Διείσδυση νερού | IEC 60794-1-2-F5B |
Αρχειοθετώντας σύνθετη ροή | IEC 60794-1-E14 |
Τύπος καλωδίων | Μήκος τυμπάνων (χλμ) | Μέγεθος τυμπάνων/χαρτοκιβωτίων (εκατ.) | Ακαθάριστο weight/CTN (κλ) | KMs/20ft |
GYXTW 2~12F | 2 | 70*70*60 | 160 | 144 |

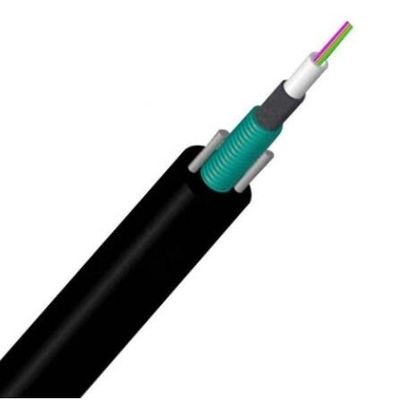

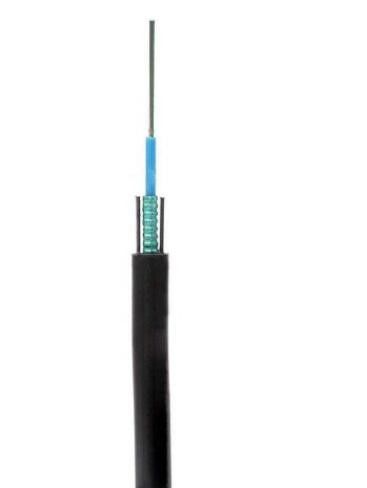

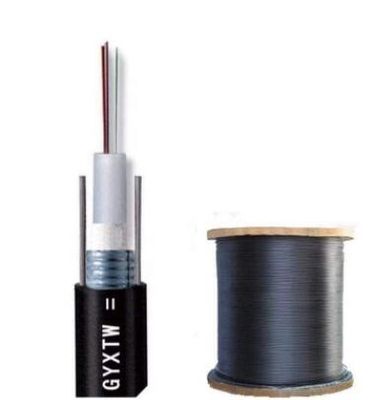

Σχέδια του ενιαίου καλωδίου οπτικών ινών τρόπου υπαίθριου θωρακισμένου GYXTW

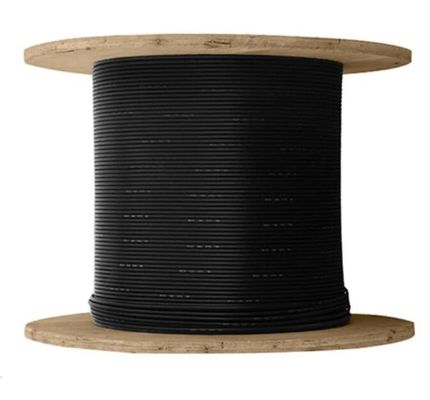

Συσκευασία του ενιαίου καλωδίου οπτικών ινών τρόπου υπαίθριου θωρακισμένου GYXTW
Προϊόντα που προσαρμόζονται περισσότερα
