Λεπτομέρειες:
|
Εφαρμογή: | Τηλεπικοινωνίες, τηλεπικοινωνίες, δίκτυο | Τύπος ινών: | G652D, ενιαίος τρόπος ή πολυ τρόπος, 50/125,62.5/125, OM3 |
---|---|---|---|
Αριθμός αγωγών: | 2,4,8,24,48 | Τύπος: | Ενιαίος τρόπος g652d, υπαίθριο οπτικό καλώδιο εναέριο, Singlemode & Πολλαπλού τρόπου |
Αρίθμηση ινών: | 2-24 πυρήνας | Χρώμα: | Μαύρος, μπλε, γκρίζος, προσαρμοσμένος, πράσινος |
Σακάκι: | PE, MDPE, LSZH, PVC | ΟΝΟΜΑ: | GYXTW 4A1B 4 υπαίθρια θωρακισμένη οπτική ίνα οπτικών καλωδίων 4A1b πυρήνων υπαίθρια πολλαπλού τρόπου |
μήκος: | 2km, ή προσαρμοσμένο μήκος | Υλικό σακακιών: | PE, LSZH, TPU, LSZH Ή PVC |
COem: | Διαθέσιμος | εγκατάσταση: | αυτοφερόμενος εναέριος, εναέριος, αγωγός |
δομή: | Χαλαρός σωλήνας, Unitube | Λειτουργούσα θερμοκρασία: | -40~75 |
Υλικό θηκών: | LSZH, HDPE, PVC | Μέλος δύναμης: | Χαλύβδινο σύρμα |
Χρώμα ινών: | Μπλε, πορτοκάλι, καφετί, Aqua, γκρι, που προσαρμόζεται | ||
Υψηλό φως: | 4A1B 4 πολλαπλού τρόπου καλώδιο οπτικών ινών πυρήνων,Πολλαπλού τρόπου οπτικό καλώδιο GYXTW,4 πολλαπλού τρόπου οπτικό καλώδιο πυρήνων |
Περιγραφή: GYXTW 4A1B 4 υπαίθρια θωρακισμένη οπτική ίνα οπτικών καλωδίων 4A1b πυρήνων υπαίθρια πολλαπλού τρόπου
«GYXTW 4A1B 4 υπαίθρια θωρακισμένη οπτική ίνα οπτικών καλωδίων 4A1b πυρήνων υπαίθρια πολλαπλού τρόπου " κατασκευάζεται με την παρεμβολή μιας ίνας 250 μm σε έναν χαλαρό σωλήνα φιαγμένο από υψηλό υλικό συντελεστών που γεμίζουν με μια water-repellent ένωση. Ο χαλαρός σωλήνας είναι ντυμένος με μια double-sided ντυμένη πλαστικό λουρίδα χάλυβα (PSP) κατά μήκος, και ένα νερό-εμποδίζοντας υλικό προστίθεται μεταξύ της λουρίδας χάλυβα και του χαλαρού σωλήνα για να εξασφαλίσει την πυκνότητα και τη διαμήκη αντίσταση ύδατος του καλωδίου. Δύο παράλληλα χαλύβδινα σύρματα τοποθετούνται και στις δύο πλευρές που εξωθούνται. Η βινυλίου θήκη τηλεγραφείται.
Χαρακτηριστικά GYXTW 4A1B 4 υπαίθρια θωρακισμένη οπτική ίνα οπτικών καλωδίων 4A1b πυρήνων υπαίθρια πολλαπλού τρόπου
1. Καλή μηχανική και εκτέλεση θερμοκρασίας
2.Special η ένωση πλήρωσης σωλήνων εξασφαλίζει μια κρίσιμη προστασία της ίνας
3. Υψηλής αντοχής χαλαρός σωλήνας που είναι υδρόλυση ανθεκτική
4. Τα ακόλουθα μέτρα λαμβάνονται για να εξασφαλίσουν το καλώδιο υδατοστεγές:
5. Χαλαρή ένωση πλήρωσης σωλήνων, πλήρωση πυρήνων καλωδίων 100%
6. PSP/PAP ενίσχυση moisture-proof
7. Αντίσταση και ευελιξία συντριβής
Πρότυπο καλωδίων
|
Αριθμός
από τις ίνες
|
Καλώδιο
διάμετρος χιλ.
|
Βάρος
kg/km
|
Επιτρεπόμενη τεντώνοντας δύναμη μακροχρόνια
βραχυπρόθεσμο Ν
|
Επιτρεπόμενη δύναμη συντριβής μακροχρόνια/βραχυπρόθεσμο
N/100mm
|
Κάμπτοντας ακτίνα
Στατικός/δυναμικός
χιλ.
|
Gyxtw-2~12
|
2~12
|
10.6
|
124
|
1000/3000
|
1000/3000
|
10D/20D
|
Gyxtw-14~24
|
14~24
|
12.5
|
149
|
1000/3000
|
1000/3000
|
10D/20D
|
Gyxtw-26~36
|
26~36
|
14.0
|
190
|
1000/3000
|
1000/3000
|
10D/20D
|
Gyxtw-38~48
|
38~48
|
15.0
|
216
|
1000/3000
|
1000/3000
|
10D/20D
|
Μηχανική απόδοση | |
Ανώτατη απόδοση έντασης | IEC 60794-1-2-ε |
Μέγιστη ένταση λειτουργίας | IEC 60794-1-2-E1 |
Δοκιμή συντριβής | IEC 6079 – 1-2-E3 |
Δοκιμή αντίκτυπου | IEC 60794-1-2-E4 |
Επαναλαμβανόμενη κάμψη | IEC 60794-1-2-E6 |
Torsion δοκιμή | IEC 60794-1-2-E7 |
Κάμψη καλωδίων | IEC 60794-1-2-E11A |
Συντελεστής μείωσης | ITU-Τ G.652 |
Δομική δοκιμή | IEC-60793-1-20 |
Περιβαλλοντική απόδοση | |
Ανακύκλωση θερμοκρασίας | IEC 60794-1-2-F1 |
Διείσδυση νερού | IEC 60794-1-2-F5B |
Αρχειοθετώντας σύνθετη ροή | IEC 60794-1-E14 |
Τύπος καλωδίων | Μήκος τυμπάνων (χλμ) | Μέγεθος τυμπάνων/χαρτοκιβωτίων (εκατ.) | Ακαθάριστο weight/CTN (κλ) | KMs/20ft |
GYXTW 2~12F | 2 | 70*70*60 | 160 | 144 |

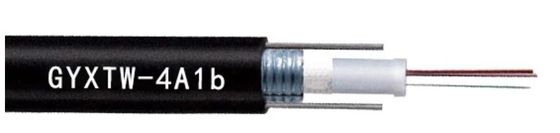

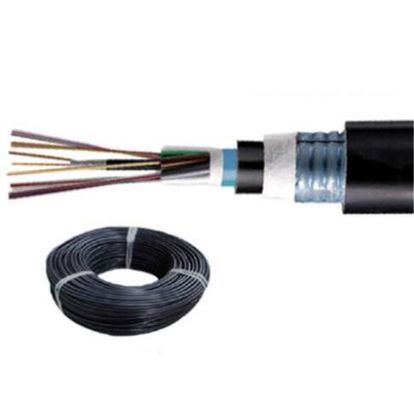

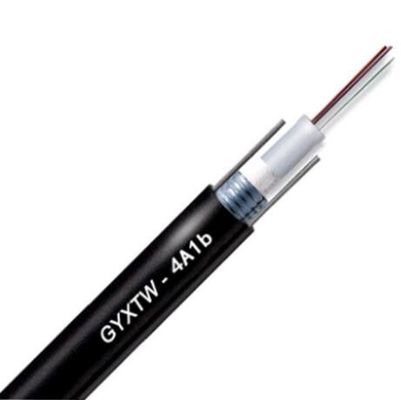

Σχέδια GYXTW 4A1B 4 υπαίθρια θωρακισμένη οπτική ίνα οπτικών καλωδίων 4A1b πυρήνων υπαίθρια πολλαπλού τρόπου

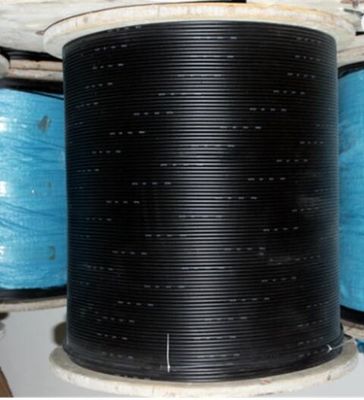

Συσκευασία GYXTW 4A1B 4 υπαίθρια θωρακισμένη οπτική ίνα οπτικών καλωδίων 4A1b πυρήνων υπαίθρια πολλαπλού τρόπου
