Λεπτομέρειες:
|
Εφαρμογή: | Τηλεπικοινωνίες, τηλεπικοινωνίες, δίκτυο | Τύπος ινών: | G652D, ενιαίος τρόπος ή πολυ τρόπος, 50/125,62.5/125, OM3 |
---|---|---|---|
Αριθμός αγωγών: | 2,4,8,24,48 | Τύπος: | Ενιαίος τρόπος g652d, υπαίθριο οπτικό καλώδιο εναέριο, Singlemode & Πολλαπλού τρόπου |
Αρίθμηση ινών: | 2-24 πυρήνας | Χρώμα: | Μαύρος, μπλε, γκρίζος, προσαρμοσμένος, πράσινος |
Σακάκι: | PE, MDPE, LSZH, PVC | ΟΝΟΜΑ: | Υπαίθριο SM 2 4 6 8 12 16 24 αφαιρεί τον πυρήνα το θωρακισμένο καλώδιο οπτικών ινών GYXTW |
μήκος: | 2km, ή προσαρμοσμένο μήκος | Υλικό σακακιών: | PE, LSZH, TPU, LSZH Ή PVC |
COem: | Διαθέσιμος | εγκατάσταση: | αυτοφερόμενος εναέριος, εναέριος, αγωγός |
δομή: | Χαλαρός σωλήνας, Unitube | Λειτουργούσα θερμοκρασία: | -40~75 |
Υλικό θηκών: | LSZH, HDPE, PVC | Μέλος δύναμης: | Χαλύβδινο σύρμα |
Χρώμα ινών: | Μπλε, πορτοκάλι, καφετί, Aqua, γκρι, που προσαρμόζεται | ||
Υψηλό φως: | 24 υπαίθριο καλώδιο οπτικών ινών πυρήνων SM,6 υπαίθριο καλώδιο οπτικών ινών πυρήνων GYXTW,SM 4 θωρακισμένο καλώδιο πυρήνων |

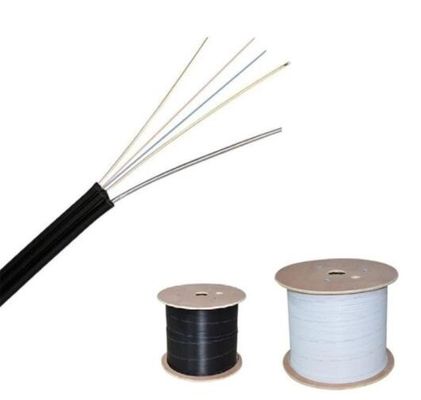

Περιγραφή: Υπαίθριο SM 2 4 6 8 12 16 24 αφαιρεί τον πυρήνα το θωρακισμένο καλώδιο οπτικών ινών GYXTW
Οι single-mode/πολλαπλού τρόπου ίνες GYXTW τοποθετούνται στο χαλαρό σωλήνα, ο οποίος αποτελείται από τα υψηλά πλαστικά υλικά συντελεστών
και γεμισμένος με την πλήρωση της ένωσης. PSP εφαρμόζεται κατά μήκος γύρω από το χαλαρό σωλήνα, και τα νερό-εμποδίζοντας υλικά
διανέμεται interstices μεταξύ τους για να εγγυηθεί την πυκνότητα και το διαμήκες νερό-blockingperformance.
Δύο παράλληλα χαλύβδινα σύρματα τοποθετούνται και στις δύο πλευρές του πυρήνα καλωδίων ενώ η θήκη PE εξωθείται πέρα από το.
Τα χαρακτηριστικά υπαίθριου SM 2 4 6 8 12 16 24 αφαιρούν τον πυρήνα το θωρακισμένο καλώδιο οπτικών ινών GYXTW
1. Καλή μηχανική και εκτέλεση θερμοκρασίας
2. Υψηλής αντοχής χαλαρός σωλήνας που είναι υδρόλυση ανθεκτική
3. Η ειδική ένωση πλήρωσης σωλήνων εξασφαλίζει μια κρίσιμη προστασία της ίνας
4. Αντίσταση και ευελιξία συντριβής
5. Τα ακόλουθα μέτρα λαμβάνονται για να εξασφαλίσουν το καλώδιο υδατοστεγές:
6. Χαλαρή ένωση πλήρωσης σωλήνων, πλήρωση πυρήνων καλωδίων 100%
7. PSP/PAP ενίσχυση moisture-proof
8.Steel καλώδιο που χρησιμοποιείται ως κεντρικό μέλος δύναμης
Αριθ. του καλωδίου
|
2~8
|
10~12
|
14~24
|
|
Πρότυπο ινών
|
G.652D
|
|||
Μέλος δύναμης |
Υλικό
|
Χαλύβδινο σύρμα
|
||
Διάμετρος (±0.05) χιλ.
|
0,8
|
0,8
|
0,8
|
|
Χαλαρός σωλήνας |
Υλικό
|
PBT
|
||
Διάμετρος (±0.06) χιλ.
|
2.1
|
2.4
|
2.8
|
|
Πάχος (±0.03) χιλ.
|
0,32
|
0,35
|
0,4
|
|
Το Max.Core αριθ. /Tube
|
8
|
12
|
24
|
|
Στρώμα φραξίματος νερού (υλικό)
|
Εμποδίζοντας ταινία νερού
|
|||
Armoring |
Υλικό
|
Λουρίδα χάλυβα
|
||
Πάχος (±0.03) χιλ.
|
0,25
|
|||
Εξωτερική θήκη |
Υλικό
|
MDPE
|
||
Πάχος (±0.2) χιλ.
|
2
|
|||
Διάμετρος καλωδίων (±0.2) χιλ.
|
7.9
|
8.1
|
8.5
|
|
Βάρος καλωδίων (±5) kg/km
|
60
|
63
|
68
|
|
Ελάχιστη κάμπτοντας ακτίνα |
Χωρίς ένταση
|
10.0×Cable - φ
|
||
Κάτω από τη μέγιστη ένταση
|
20.0×Cable - φ
|
|||
Σειρά θερμοκρασίας (℃)
|
Εγκατάσταση
|
-20~+60
|
||
Transport&Storage
|
-40~+70
|
|||
Λειτουργία
|
-40~+70
|
Μηχανική απόδοση | |
Ανώτατη απόδοση έντασης | IEC 60794-1-2-ε |
Μέγιστη ένταση λειτουργίας | IEC 60794-1-2-E1 |
Δοκιμή συντριβής | IEC 6079 – 1-2-E3 |
Δοκιμή αντίκτυπου | IEC 60794-1-2-E4 |
Επαναλαμβανόμενη κάμψη | IEC 60794-1-2-E6 |
Torsion δοκιμή | IEC 60794-1-2-E7 |
Κάμψη καλωδίων | IEC 60794-1-2-E11A |
Συντελεστής μείωσης | ITU-Τ G.652 |
Δομική δοκιμή | IEC-60793-1-20 |
Περιβαλλοντική απόδοση | |
Ανακύκλωση θερμοκρασίας | IEC 60794-1-2-F1 |
Διείσδυση νερού | IEC 60794-1-2-F5B |
Αρχειοθετώντας σύνθετη ροή | IEC 60794-1-E14 |
Ο χαρακτηρισμός καλωδίων υπαίθριου SM 2 4 6 8 12 16 24 αφαιρεί τον πυρήνα το θωρακισμένο καλώδιο οπτικών ινών GYXTW
(1) ένδειξη στους μετρητές/τα πόδια
(2) ποσότητα και τύπος ινών
(3) τύπος καλωδίων
(4) όνομα εργοστασίων
(5) ημερομηνία της κατασκευής (έτος)
(6) άλλες απαιτήσεις
Τα σημάδια θα είναι μόνιμα και ευανάγνωστα κατά τη διάρκεια της ζωής καλωδίων. Η ακρίβεια της ένδειξης μήκους θα είναι καλύτερη από 1000m±2m.

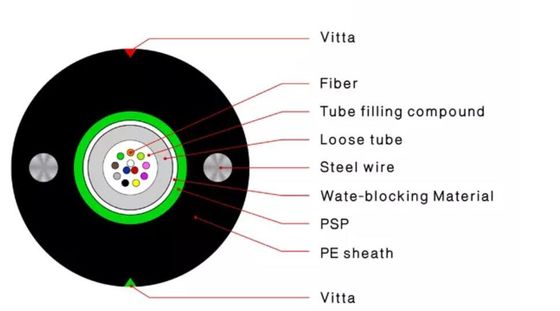

Τα σχέδια υπαίθριου SM 2 4 6 8 12 16 24 αφαιρούν τον πυρήνα το θωρακισμένο καλώδιο οπτικών ινών GYXTW
Η συσκευασία υπαίθριου SM 2 4 6 8 12 16 24 αφαιρεί τον πυρήνα το θωρακισμένο καλώδιο οπτικών ινών GYXTW
