Λεπτομέρειες:
|
Εφαρμογή: | Τηλεπικοινωνίες, τηλεπικοινωνίες, δίκτυο | Τύπος ινών: | G652D, ενιαίος τρόπος ή πολυ τρόπος, 50/125,62.5/125, OM3 |
---|---|---|---|
Αριθμός αγωγών: | 2,4,8,24,48 | Τύπος: | Ενιαίος τρόπος g652d, υπαίθριο οπτικό καλώδιο εναέριο, Singlemode & Πολλαπλού τρόπου |
Αρίθμηση ινών: | 2-24 πυρήνας | Χρώμα: | Μαύρος, μπλε, γκρίζος, προσαρμοσμένος, πράσινος |
Σακάκι: | PE, MDPE, LSZH, PVC | ΟΝΟΜΑ: | 2 / 4/6/8/12/16/24 αφαιρούν τον πυρήνα το υπαίθριο θωρακισμένο GYXTW FOC SM καλώδιο οπτικών ινών ΚΚ |
μήκος: | 2km, ή προσαρμοσμένο μήκος | Υλικό σακακιών: | PE, LSZH, TPU, LSZH Ή PVC |
COem: | Διαθέσιμος | εγκατάσταση: | αυτοφερόμενος εναέριος, εναέριος, αγωγός |
δομή: | Χαλαρός σωλήνας, Unitube | Λειτουργούσα θερμοκρασία: | -40~75 |
Υλικό θηκών: | LSZH, HDPE, PVC | Μέλος δύναμης: | Χαλύβδινο σύρμα |
Χρώμα ινών: | Μπλε, πορτοκάλι, καφετί, Aqua, γκρι, που προσαρμόζεται | ||
Υψηλό φως: | 24 θωρακισμένο καλώδιο πυρήνων FOC,Καλώδιο οπτικών ινών 16 πυρήνων SM,12 πυρήνας καλώδιο ΚΚ οπτική ίνα |

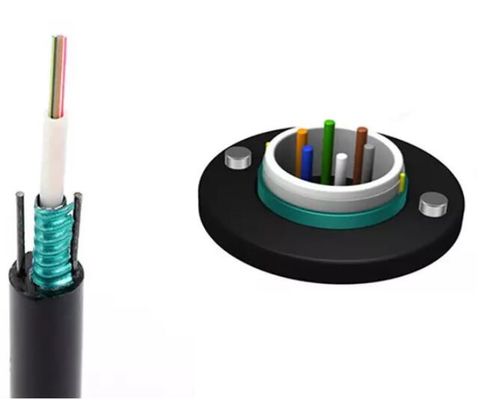

Περιγραφή: 2/4/6/8/12/16/24 αφαιρούν τον πυρήνα το υπαίθριο θωρακισμένο GYXTW FOC SM καλώδιο οπτικών ινών ΚΚ
Οι single-mode/πολλαπλού τρόπου ίνες GYXTW τοποθετούνται στο χαλαρό σωλήνα, ο οποίος αποτελείται από τα υψηλά πλαστικά υλικά συντελεστών
και γεμισμένος με την πλήρωση της ένωσης. PSP εφαρμόζεται κατά μήκος γύρω από το χαλαρό σωλήνα, και τα νερό-εμποδίζοντας υλικά
διανέμεται interstices μεταξύ τους για να εγγυηθεί την πυκνότητα και το διαμήκες νερό-blockingperformance.
Δύο παράλληλα χαλύβδινα σύρματα τοποθετούνται και στις δύο πλευρές του πυρήνα καλωδίων ενώ η θήκη PE εξωθείται πέρα από το.
Χαρακτηριστικά του υπαίθριου θωρακισμένου GYXTW καλωδίου οπτικών ινών 2/4/6/8/12/16/24 πυρήνων FOC SM ΚΚ
1. Καλή μηχανική και εκτέλεση θερμοκρασίας
2. Υψηλής αντοχής χαλαρός σωλήνας που είναι υδρόλυση ανθεκτική
3. Η ειδική ένωση πλήρωσης σωλήνων εξασφαλίζει μια κρίσιμη προστασία της ίνας
4. Αντίσταση και ευελιξία συντριβής
5. Τα ακόλουθα μέτρα λαμβάνονται για να εξασφαλίσουν το καλώδιο υδατοστεγές:
6. Χαλαρή ένωση πλήρωσης σωλήνων, πλήρωση πυρήνων καλωδίων 100%
7. PSP/PAP ενίσχυση moisture-proof
8.Steel καλώδιο που χρησιμοποιείται ως κεντρικό μέλος δύναμης
G.652 | G.655 | 50/125μm | 62.5/125μm | ||
Μείωση | @850nm |
|
| ≤3.0dB/km | ≤3.0dB/km |
@1300nm |
|
| ≤1.0 dB/km | ≤1.0dB/km | |
@1310nm | ≤0.36dB/km | ≤0.4dB/km |
|
| |
@1550nm | ≤0.22dB/km | ≤0.23dB/km |
|
| |
Εύρος ζώνης | @850nm |
|
| ≥500MHz/km | ≥200MHz/km |
@1300nm |
|
| ≥1000MHz/km | ≥600MHz/km | |
Αριθμητικό άνοιγμα |
|
| 0.2±0.015NA | 0.275±0.015NA | |
Κομμένο καλώδιο μήκος κύματος λcc | ≤1260nm | ≤1480nm |
|
|
Μηχανική απόδοση | |
Ανώτατη απόδοση έντασης | IEC 60794-1-2-ε |
Μέγιστη ένταση λειτουργίας | IEC 60794-1-2-E1 |
Δοκιμή συντριβής | IEC 6079 – 1-2-E3 |
Δοκιμή αντίκτυπου | IEC 60794-1-2-E4 |
Επαναλαμβανόμενη κάμψη | IEC 60794-1-2-E6 |
Torsion δοκιμή | IEC 60794-1-2-E7 |
Κάμψη καλωδίων | IEC 60794-1-2-E11A |
Συντελεστής μείωσης | ITU-Τ G.652 |
Δομική δοκιμή | IEC-60793-1-20 |
Περιβαλλοντική απόδοση | |
Ανακύκλωση θερμοκρασίας | IEC 60794-1-2-F1 |
Διείσδυση νερού | IEC 60794-1-2-F5B |
Αρχειοθετώντας σύνθετη ροή | IEC 60794-1-E14 |

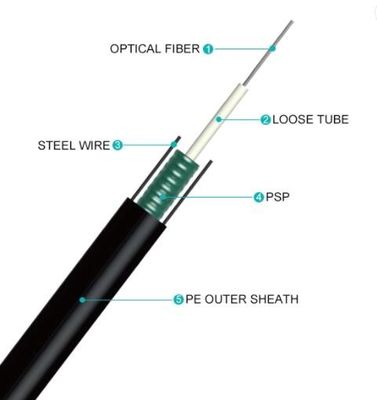

Σχέδια του υπαίθριου θωρακισμένου GYXTW καλωδίου οπτικών ινών 2/4/6/8/12/16/24 πυρήνων FOC SM ΚΚ

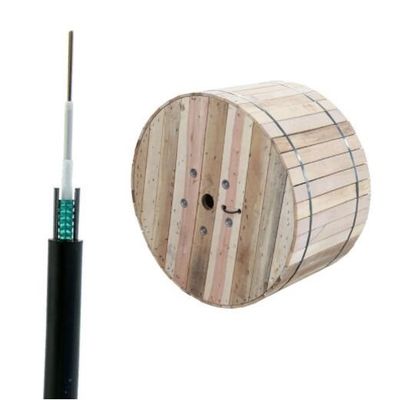

Συσκευασία του υπαίθριου θωρακισμένου GYXTW καλωδίου οπτικών ινών 2/4/6/8/12/16/24 πυρήνων FOC SM ΚΚ
