Λεπτομέρειες:
|
Εφαρμογή: | Τηλεπικοινωνίες, τηλεπικοινωνίες, δίκτυο | Τύπος ινών: | G652D, ενιαίος τρόπος ή πολυ τρόπος, 50/125,62.5/125, OM3 |
---|---|---|---|
Αριθμός αγωγών: | 2,4,8,24,48 | Τύπος: | Ενιαίος τρόπος g652d, υπαίθριο οπτικό καλώδιο εναέριο, Singlemode & Πολλαπλού τρόπου |
Αρίθμηση ινών: | 2-24 πυρήνας | Χρώμα: | Μαύρος, μπλε, γκρίζος, προσαρμοσμένος, πράσινος |
Σακάκι: | PE, MDPE, LSZH, PVC | Όνομα: | Ο υποβρύχιος ενιαίος τρόπος άμεσο θαμμένο GYTA33 24 48 72 αφαιρεί τον πυρήνα το οπτικό καλώδιο ινών |
Μήκος: | 2km, ή προσαρμοσμένο μήκος | Υλικό σακακιών: | PE, LSZH, TPU, LSZH Ή PVC |
COem: | Διαθέσιμος | εγκατάσταση: | αυτοφερόμενος εναέριος, εναέριος, αγωγός |
Δομή: | Χαλαρός σωλήνας, Unitube | Λειτουργούσα θερμοκρασία: | -40~75 |
Υλικό θηκών: | LSZH, HDPE, PVC | Μέλος δύναμης: | Χαλύβδινο σύρμα |
Χρώμα ινών: | Μπλε, πορτοκάλι, καφετί, Aqua, γκρι, που προσαρμόζεται | ||
Υψηλό φως: | 24 υποβρύχιο καλώδιο οπτικών ινών πυρήνων GYTA33,72 άμεσο καλώδιο οπτικών ινών ενταφιασμών πυρήνων,GYTA33 άμεσο καλώδιο οπτικών ινών ενταφιασμών |
Η περιγραφή του υποβρύχιου ενιαίου τρόπου άμεσο θαμμένο GYTA33 24 48 72 αφαιρεί τον πυρήνα το οπτικό καλώδιο ινών
Αρίθμηση ινών | 2~30 | 32~36 | 38~60 | 62~72 | 2~36 | 38~72 | |
CSM/Steel καλώδιο (χιλ.) | --/1,5 | --/2,0 | --/1,8 | 2.4/1.8 | --/2,0 | 2.4/1.8 | |
Στοιχείο mumber | 5 | 6 | 5 | 6 | 6 | 6 | |
Μέγιστοι πυρήνες στο σωλήνα | 6 | 6 | 12 | 12 | 6 | 12 | |
Διάμετρος της εσωτερικής θήκης | 8.3 | 8.8 | 9.1 | 9.7 | 10.5 | 10.5 | |
Διάμετρος χαλύβδινων συρμάτων και αριθ. | Φ1.0/28 | Φ1.0/29 | Φ1.0/30 | Φ1.0/32 | Φ1.5/24 | Φ1.5/24 | |
Διάμετρος καλωδίων περ. (χιλ.) | 14.3 | 14.8 | 15.1 | 15.7 | 17.5 | 17.5 | |
Βάρος περ. (kg/km) | 315 | 328 | .340 | 360 | 520 | 520 | |
Εκτατή δύναμη (ν) | Μακροπρόθεσμος | 4000 | 10000 | ||||
Βραχυπρόθεσμος | 10000 | 2000 | |||||
Αντίσταση συντριβής (N/100mm) | Μακροπρόθεσμος | 3000 | |||||
Βραχυπρόθεσμος | 5000 | ||||||
Κάμπτοντας ακτίνα (χιλ.) | Δυναμικός | ≥30 ×Dia. Από το καλώδιο | |||||
Στατικός | ≥15×Dia. Από το καλώδιο | ||||||
Λειτουργούσα θερμοκρασία (°C) | -40°C ~+ 70°C | ||||||
Εφαρμογή | Άμεσα ενταφιασμός και κάτω από το νερό |
Μηχανική απόδοση | |
Ανώτατη απόδοση έντασης | IEC 60794-1-2-ε |
Μέγιστη ένταση λειτουργίας | IEC 60794-1-2-E1 |
Δοκιμή συντριβής | IEC 6079 – 1-2-E3 |
Δοκιμή αντίκτυπου | IEC 60794-1-2-E4 |
Επαναλαμβανόμενη κάμψη | IEC 60794-1-2-E6 |
Torsion δοκιμή | IEC 60794-1-2-E7 |
Κάμψη καλωδίων | IEC 60794-1-2-E11A |
Συντελεστής μείωσης | ITU-Τ G.652 |
Δομική δοκιμή | IEC-60793-1-20 |
Περιβαλλοντική απόδοση | |
Ανακύκλωση θερμοκρασίας | IEC 60794-1-2-F1 |
Διείσδυση νερού | IEC 60794-1-2-F5B |
Αρχειοθετώντας σύνθετη ροή | IEC 60794-1-E14 |
Ο χαρακτηρισμός καλωδίων του υποβρύχιου ενιαίου τρόπου άμεσο θαμμένο GYTA33 24 48 72 αφαιρεί τον πυρήνα το οπτικό καλώδιο ινών
(1) ένδειξη στους μετρητές/τα πόδια
(2) ποσότητα και τύπος ινών
(3) τύπος καλωδίων
(4) όνομα εργοστασίων
(5) ημερομηνία της κατασκευής (έτος)
(6) άλλες απαιτήσεις
Τα σημάδια θα είναι μόνιμα και ευανάγνωστα κατά τη διάρκεια της ζωής καλωδίων. Η ακρίβεια της ένδειξης μήκους θα είναι καλύτερη από 1000m±2m.

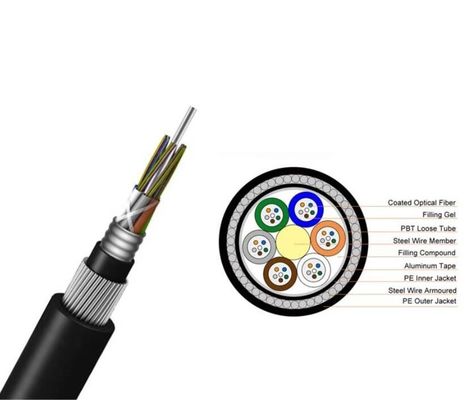

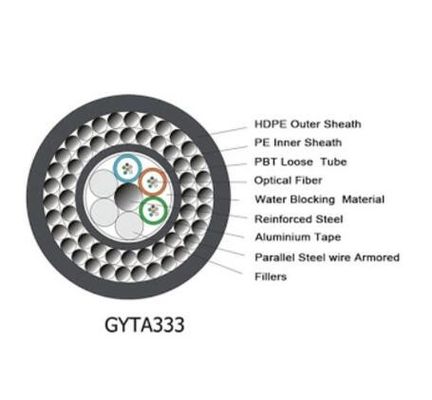

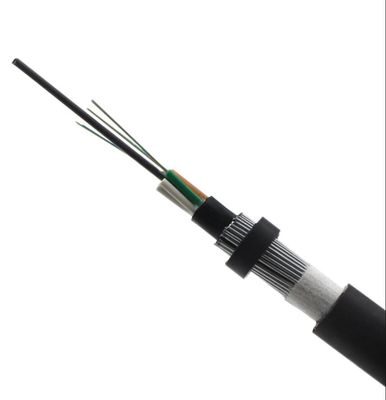

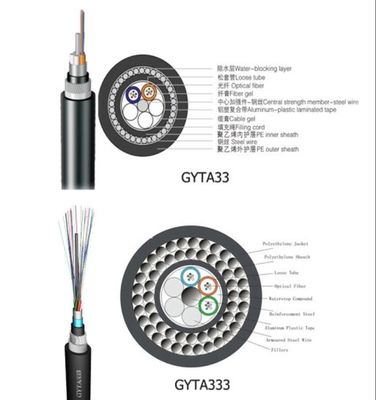

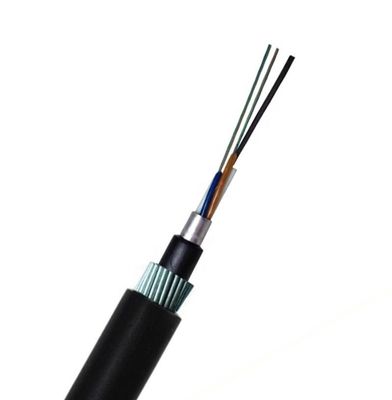

Τα σχέδια του υποβρύχιου ενιαίου τρόπου άμεσο θαμμένο GYTA33 24 48 72 αφαιρούν τον πυρήνα το οπτικό καλώδιο ινών
