Λεπτομέρειες:
|
Εφαρμογή: | Τηλεπικοινωνίες, τηλεπικοινωνίες, δίκτυο | Τύπος ινών: | G652D, ενιαίος τρόπος ή πολυ τρόπος, 50/125,62.5/125, OM3 |
---|---|---|---|
Αριθμός αγωγών: | 2,4,8,24,48 | Τύπος: | Ενιαίος τρόπος g652d, υπαίθριο οπτικό καλώδιο εναέριο, Singlemode & Πολλαπλού τρόπου |
Αρίθμηση ινών: | 2-24 πυρήνας | Χρώμα: | Μαύρος, μπλε, γκρίζος, προσαρμοσμένος, πράσινος |
Σακάκι: | PE, MDPE, LSZH, PVC | ΟΝΟΜΑ: | GYXTW 2 4 6 8 οπτικό καλώδιο ινών 12 πυρήνων εσωτερικό υπαίθριο |
μήκος: | 2km, ή προσαρμοσμένο μήκος | Υλικό σακακιών: | PE, LSZH, TPU, LSZH Ή PVC |
COem: | Διαθέσιμος | εγκατάσταση: | αυτοφερόμενος εναέριος, εναέριος, αγωγός |
δομή: | Χαλαρός σωλήνας, Unitube | Λειτουργούσα θερμοκρασία: | -40~75 |
Υλικό θηκών: | LSZH, HDPE, PVC | Μέλος δύναμης: | Χαλύβδινο σύρμα |
Χρώμα ινών: | Μπλε, πορτοκάλι, καφετί, Aqua, γκρι, που προσαρμόζεται |
Περιγραφή: Θωρακισμένο ενιαίο καλώδιο οπτικών ινών τρόπου uni-σωλήνων GYXTW
Χαρακτηριστικά του θωρακισμένου ενιαίου καλωδίου οπτικών ινών τρόπου uni-σωλήνων GYXTW
* Καλή μηχανική και εκτέλεση θερμοκρασίας
* Υψηλής αντοχής χαλαρός σωλήνας που είναι υδρόλυση ανθεκτική
* Η ειδική ένωση πλήρωσης σωλήνων εξασφαλίζει μια κρίσιμη προστασία της ίνας
* Αντίσταση και ευελιξία συντριβής
* Ενίσχυση PSP moisture-proof
* Δύο παράλληλα χαλύβδινα σύρματα εξασφαλίζουν εκτατή δύναμη
* Μικρή διάμετρος, ελαφριά και φιλική εγκατάσταση
* Μακροχρόνιο μήκος παράδοσης
Αριθ.
|
1
|
2
|
3
|
4
|
5
|
6
|
Χρώμα
|
Μπλε
|
Πορτοκάλι
|
Πράσινος
|
Καφετής
|
Γκρίζος
|
Άσπρος
|
Αριθ.
|
7
|
8
|
9
|
10
|
11
|
12
|
Χρώμα
|
Κόκκινος
|
Μαύρος
|
Κίτρινος
|
Πορφυρός
|
Ροζ
|
Aqua
|
Αριθ.
|
13
|
14
|
15
|
16
|
17
|
18
|
Χρώμα
|
Μπλε S100
|
Πορτοκαλί S100
|
Πράσινο S100
|
Καφετί S100
|
Γκρίζο S100
|
Άσπρο S100
|
Αριθ.
|
19
|
20
|
21
|
22
|
23
|
24
|
Χρώμα
|
Κόκκινο S100
|
Φύση S100
|
Κίτρινο S100
|
Πορφυρό S100
|
Ρόδινο S100
|
Aqua S100
|
Αριθ. του καλωδίου
|
2~8
|
10~12
|
14~24
|
|
Πρότυπο ινών
|
G.652D
|
|||
Μέλος δύναμης |
Υλικό
|
Χαλύβδινο σύρμα
|
||
Διάμετρος (±0.05) χιλ.
|
0,8
|
0,8
|
0,8
|
|
Χαλαρός σωλήνας |
Υλικό
|
PBT
|
||
Διάμετρος (±0.06) χιλ.
|
2.1
|
2.4
|
2.8
|
|
Πάχος (±0.03) χιλ.
|
0,32
|
0,35
|
0,4
|
|
Το Max.Core αριθ. /Tube
|
8
|
12
|
24
|
|
Στρώμα φραξίματος νερού (υλικό)
|
Εμποδίζοντας ταινία νερού
|
|||
Armoring |
Υλικό
|
Λουρίδα χάλυβα
|
||
Πάχος (±0.03) χιλ.
|
0,25
|
|||
Εξωτερική θήκη |
Υλικό
|
MDPE
|
||
Πάχος (±0.2) χιλ.
|
2
|
|||
Διάμετρος καλωδίων (±0.2) χιλ.
|
7.9
|
8.1
|
8.5
|
|
Βάρος καλωδίων (±5) kg/km
|
60
|
63
|
68
|
|
Ελάχιστη κάμπτοντας ακτίνα |
Χωρίς ένταση
|
10.0×Cable - φ
|
||
Κάτω από τη μέγιστη ένταση
|
20.0×Cable - φ
|
|||
Σειρά θερμοκρασίας (℃)
|
Εγκατάσταση
|
-20~+60
|
||
Transport&Storage
|
-40~+70
|
|||
Λειτουργία
|
-40~+70
|
Μηχανική απόδοση | |
Ανώτατη απόδοση έντασης | IEC 60794-1-2-ε |
Μέγιστη ένταση λειτουργίας | IEC 60794-1-2-E1 |
Δοκιμή συντριβής | IEC 6079 – 1-2-E3 |
Δοκιμή αντίκτυπου | IEC 60794-1-2-E4 |
Επαναλαμβανόμενη κάμψη | IEC 60794-1-2-E6 |
Torsion δοκιμή | IEC 60794-1-2-E7 |
Κάμψη καλωδίων | IEC 60794-1-2-E11A |
Συντελεστής μείωσης | ITU-Τ G.652 |
Δομική δοκιμή | IEC-60793-1-20 |
Περιβαλλοντική απόδοση | |
Ανακύκλωση θερμοκρασίας | IEC 60794-1-2-F1 |
Διείσδυση νερού | IEC 60794-1-2-F5B |
Αρχειοθετώντας σύνθετη ροή | IEC 60794-1-E14 |
Χαρακτηρισμός καλωδίων του θωρακισμένου ενιαίου καλωδίου οπτικών ινών τρόπου uni-σωλήνων GYXTW
(1) ένδειξη στους μετρητές/τα πόδια
(2) ποσότητα και τύπος ινών
(3) τύπος καλωδίων
(4) όνομα εργοστασίων
(5) ημερομηνία της κατασκευής (έτος)
(6) άλλες απαιτήσεις
Τα σημάδια θα είναι μόνιμα και ευανάγνωστα κατά τη διάρκεια της ζωής καλωδίων. Η ακρίβεια της ένδειξης μήκους θα είναι καλύτερη από 1000m±2m.

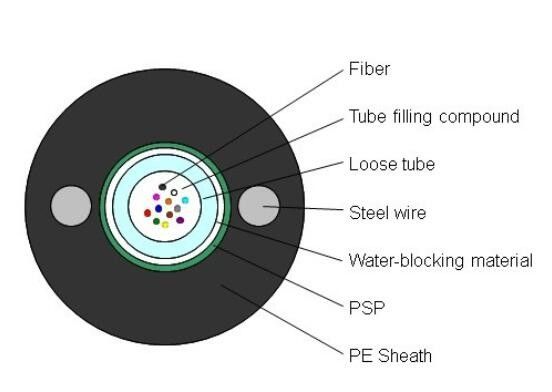

Σχέδια του θωρακισμένου ενιαίου καλωδίου οπτικών ινών τρόπου uni-σωλήνων GYXTW

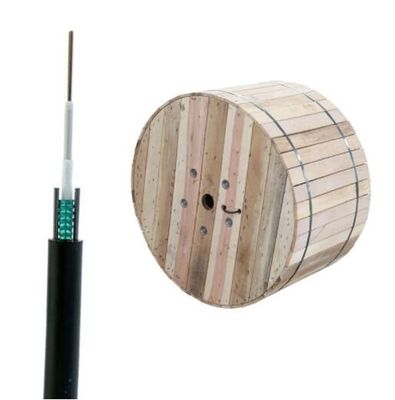

Συσκευασία του θωρακισμένου ενιαίου καλωδίου οπτικών ινών τρόπου uni-σωλήνων GYXTW
