Λεπτομέρειες:
|
Εφαρμογή: | Τηλεπικοινωνίες, τηλεπικοινωνίες, δίκτυο | Τύπος ινών: | G652D, ενιαίος τρόπος ή πολυ τρόπος, 50/125,62.5/125, OM3 |
---|---|---|---|
Αριθμός αγωγών: | 2,4,8,24 | Τύπος: | Ενιαίος τρόπος g652d, υπαίθριο οπτικό καλώδιο εναέριο, Singlemode & Πολλαπλού τρόπου |
Αρίθμηση ινών: | 2-24 πυρήνας | Χρώμα: | Μαύρος, μπλε, γκρίζος, προσαρμοσμένος, πράσινος |
Σακάκι: | PE, MDPE, LSZH, PVC | ΟΝΟΜΑ: | GYXTW 2 4 6 8 οπτικό καλώδιο ινών 12 πυρήνων εσωτερικό υπαίθριο |
μήκος: | 2km, ή προσαρμοσμένο μήκος | Υλικό σακακιών: | PE, LSZH, TPU, LSZH Ή PVC |
COem: | Διαθέσιμος | εγκατάσταση: | αυτοφερόμενο εναέριο, εναέριο, εναέριο & Αγωγός |
δομή: | Χαλαρός σωλήνας, Unitube | Λειτουργούσα θερμοκρασία: | -40~75 |
Υλικό θηκών: | LSZH, HDPE, PVC | Μέλος δύναμης: | Χαλύβδινο σύρμα |
Χρώμα ινών: | Μπλε, πορτοκάλι, καφετί, Aqua, γκρι, που προσαρμόζεται | ||
Υψηλό φως: | 8 εσωτερικό καλώδιο οπτικών ινών πυρήνων GYXTW,12 υπαίθριο καλώδιο οπτικών ινών πυρήνων GYXTW,G652D υπαίθριο καλώδιο οπτικών ινών |

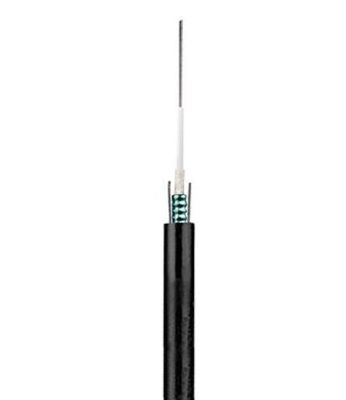

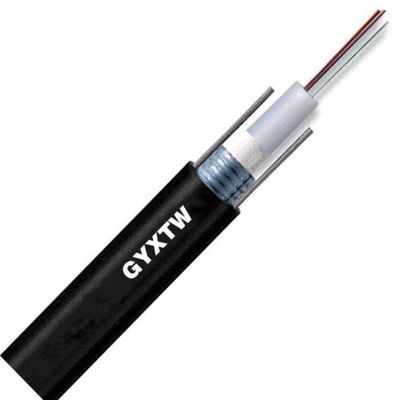

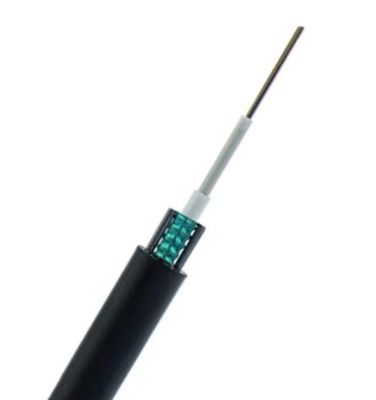

Περιγραφή: GYXTW 2 4 6 8 οπτικό καλώδιο ινών 12 πυρήνων εσωτερικό υπαίθριο
Χαρακτηριστικά GYXTW 2 4 6 8 οπτικό καλώδιο ινών 12 πυρήνων εσωτερικό υπαίθριο
Ελάχιστη κάμπτοντας ακτίνα για την εγκατάσταση στατική: διάμετρος καλωδίων 15 Χ, δυναμική: διάμετρος καλωδίων 20 Χ
Θερμοκρασία εφαρμογής, λειτουργία σειράς: - 40℃ ~ +60℃, εγκατάσταση: -10℃ ~ +60℃, αποθήκευση/μεταφορά: - 40℃~ +60℃
Αριθ.
|
1
|
2
|
3
|
4
|
5
|
6
|
Χρώμα
|
Μπλε
|
Πορτοκάλι
|
Πράσινος
|
Καφετής
|
Γκρίζος
|
Άσπρος
|
Αριθ.
|
7
|
8
|
9
|
10
|
11
|
12
|
Χρώμα
|
Κόκκινος
|
Μαύρος
|
Κίτρινος
|
Πορφυρός
|
Ροζ
|
Aqua
|
Αριθ.
|
13
|
14
|
15
|
16
|
17
|
18
|
Χρώμα
|
Μπλε S100
|
Πορτοκαλί S100
|
Πράσινο S100
|
Καφετί S100
|
Γκρίζο S100
|
Άσπρο S100
|
Αριθ.
|
19
|
20
|
21
|
22
|
23
|
24
|
Χρώμα
|
Κόκκινο S100
|
Φύση S100
|
Κίτρινο S100
|
Πορφυρό S100
|
Ρόδινο S100
|
Aqua S100
|
SN
|
Στοιχείο
|
Μονάδα
|
Αξία
|
||
1
|
Αριθ. των ινών
|
αρίθμηση
|
4/6
|
8/12
|
24
|
2
|
Διάμετρος σωλήνων
|
αρίθμηση
|
2.2
|
2.4
|
3.2
|
3
|
Διάμετρος καλωδίων (±5%)
|
χιλ.
|
8.5
|
8.7
|
9.5
|
4
|
Βάρος καλωδίων (±10%)
|
kg/km
|
72
|
74
|
87
|
5
|
Βραχυπρόθεσμη ένταση
|
Ν
|
1500
|
||
6
|
Βραχυπρόθεσμη συντριβή
|
N/100mm
|
1000
|
Στοιχείο
|
Μέθοδος δοκιμής
|
Όρος αποδοχής
|
IEC 60794-1-2-E1 εκτατής δύναμης
|
- Φορτίο: Βραχυπρόθεσμη ένταση
- Μήκος του καλωδίου: περίπου 50m - Χρόνος φορτίων: 1min |
- Πίεση 0,6% ινών
- Κανένα σπάσιμο ινών και καμία ζημία θηκών. |
Δοκιμή συντριβής
IEC 60794-1-2-E3 |
- Φορτίο: Βραχυπρόθεσμη συντριβή
- Χρόνος φορτίων: 1min |
- Αλλαγή 0.1dB απώλειας σε 1550nm
- Κανένα σπάσιμο ινών και καμία ζημία θηκών. |
Ο χαρακτηρισμός καλωδίων GYXTW 2 4 6 8 12 αφαιρεί τον πυρήνα το εσωτερικό υπαίθριο οπτικό καλώδιο ινών
(1) ένδειξη στους μετρητές/τα πόδια
(2) ποσότητα και τύπος ινών
(3) τύπος καλωδίων
(4) όνομα εργοστασίων
(5) ημερομηνία της κατασκευής (έτος)
(6) άλλες απαιτήσεις
Τα σημάδια θα είναι μόνιμα και ευανάγνωστα κατά τη διάρκεια της ζωής καλωδίων. Η ακρίβεια της ένδειξης μήκους θα είναι καλύτερη από 1000m±2m.

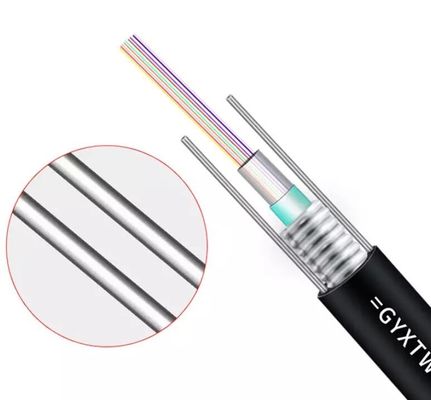

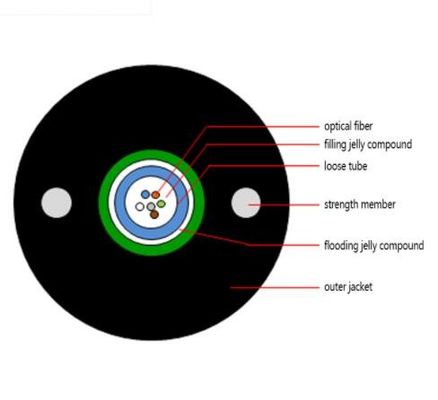

Σχέδια GYXTW 2 4 6 8 οπτικό καλώδιο ινών 12 πυρήνων εσωτερικό υπαίθριο

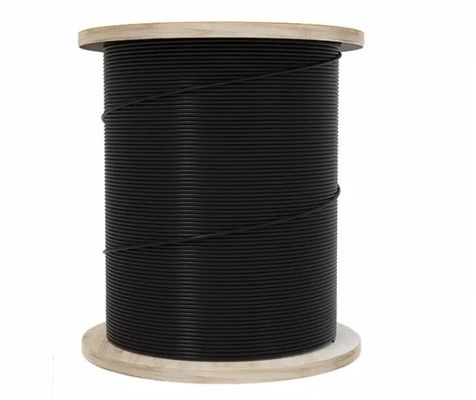

Συσκευασία GYXTW 2 4 6 8 οπτικό καλώδιο ινών 12 πυρήνων εσωτερικό υπαίθριο
