Λεπτομέρειες:
|
| ΟΝΟΜΑ: | Εναέριο καλώδιο οπτικών ινών πτώσης τόξο-τύπων FRP FTTH | Μήκος κύματος: | 1260 σε 1650nm |
|---|---|---|---|
| Τύπος: | θραύστης PLC οπτικών ινών, 1x2 1x4 1x8 1x16 2x8 2x16 | Συνδετήρας: | SC LC |
| Τύπος καλωδίων:: | G657A1 ή ως διαταγή των πελατών | Λειτουργία Temperation: | -40℃ σε 85℃ |
| Αριθ. της ίνας: | 2 4 8 16 | Χρήση: | FTTH |
| Επισημαίνω: | εναέριο καλώδιο πτώσης 1650nm FTTH,εναέριο καλώδιο πτώσης 1260nm FTTH,καλώδιο οπτικών ινών 1260nm FTTH |
||
Εναέριο καλώδιο οπτικών ινών πτώσης τόξο-τύπων FRP FTTH
Περιγραφή:
|
Όνομα στοιχείων
|
Καλώδιο οπτικών ινών GJYXFCH FTTH
|
|
Θέση προέλευσης
|
Wuhan, Κίνα
|
|
Πρότυπος αριθμός
|
GJYXFCH
|
|
Εμπορικό σήμα
|
Honwy
|
|
Τύπος ινών
|
Ενιαίος τρόπος ITU-τ G657A
|
|
Ίνα αριθ.
|
2-4cores
|
|
Μέλος δύναμης
|
Παράλληλο FRP
|
|
Υλικό του σακακιού
|
LSZH/PVC
|
|
Δομή καλωδίων
|
Τύπος τόξων
|
|
Πιστοποιητικό
|
ISO9001/CE/RoHS/CE
|
|
Αποθήκευση της θερμοκρασίας
|
20℃ + 60℃
|
|
Εφαρμογή
|
FTTH/Outdoor κεραία
|
Χαρακτηριστικά γνωρίσματα:
Εφαρμογή:
Χαρακτηριστικό ινών:
| Κώδικας καλωδίων |
Ίνα Αρίθμηση |
Διάμετρος καλωδίων χιλ. |
Καλώδιο βάρος Kg/km |
Tensilse Δύναμη Πολύ/βραχυπρόθεσμο Ν |
Συντριβή Αντίσταση Πολύ/βραχυπρόθεσμο Ν |
Ακτίνα Bedning Δυναμικός/στατικός χιλ. |
| Gjxfh-1 | 1 | (2.0±0.2) × (3.0±0.2) | 8 | 30/60 | 300/1000 | 15/30 |
| Gjxfh-2 | 2 | (2.0±0.2) × (3.0±0.2) | 8.5 | 30/60 | 300/1000 | 15/30 |
| Gjxfh-4 | 4 | (2.0±0.2) × (3.0±0.2) | 10 | 30/60 | 300/1000 | 15/30 |
| Gjxh-1 | 1 | (2.0±0.2) × (3.0±0.2) | 9 | 30/60 | 300/1000 | 15/30 |
| Gjxh-2 | 2 | (2.0±0.2) × (3.0±0.2) | 9.5 | 30/60 | 300/1000 | 15/30 |
| Gjxh-4 | 4 | (2.0±0.2) × (3.0±0.2) | 10 | 30/60 | 300/1000 |
15/30 |
|
G.652D ενιαία οπτική ίνα τρόπου (B1.3)
|
|||
|
Στοιχείο
|
Πρότυπα
|
Μονάδα
|
|
|
Μείωση
|
1310nm
|
≤0.35
|
dB/km
|
|
1383nm
|
≤0.33
|
dB/km
|
|
|
1550nm
|
≤0.21
|
dB/km
|
|
|
1625nm
|
≤0.24
|
dB/km
|
|
|
Διασπορά
|
1288nm~1339nm
|
|Δ|≤3.4
|
CP (NM·χλμ)
|
|
1271nm~1360nm
|
|Δ|≤5.3
|
CP (NM·χλμ)
|
|
|
1550nm
|
≤17.8
|
CP (NM·χλμ)
|
|
|
Μήκος κύματος μηδέν-διασποράς
|
1300~1322
|
(NM)
|
|
|
Κλίση μηδέν-διασποράς
|
≤0.091
|
CP (nm2•χλμ)
|
|
|
PMD
|
Ενιαία ίνα PMD
|
≤0.15
|
ps/√km
|
|
Συνδέσεις PMD Q
|
≤0.08
|
ps/√km
|
|
|
MDF
|
1310nm
|
9.2±0.4
|
um
|
|
Διάμετρος επένδυσης
|
125±1.0
|
μm
|
|
|
Μη-κυκλικότητα επένδυσης
|
≤0.8
|
%
|
|
|
Concentricity πυρήνας-επένδυσης λάθος
|
≤0.6
|
μm
|
|
|
Διάμετρος επιστρώματος
|
245±10
|
μm
|
|
|
Concentricity επένδυσης/επιστρώματος λάθος
|
≤10.0
|
μm
|
|
|
Κόψτε το μήκος κύματος
|
1.18~1.33
|
μm
|
|
|
Μείωση Macrobend
(ф 50mm, 100 κύκλοι)
|
1550nm
|
≤0.05
|
DB
|
|
1625nm
|
≤0.05
|
DB
|
|
|
Κάμπτοντας ακτίνα
|
≥5
|
μ
|
|
|
Δυναμικές παράμετροι κούρασης
|
≥20
|
ND
|
|
|
Πρόσθετη μείωση
@1310nm &
@1550nm
|
Δοκιμή ανακύκλωσης θερμοκρασίας:
(- 60℃~85℃, 3 κύκλοι) |
≤0.03
|
dB/km
|
|
Το νερό ενυδατώνει τη δοκιμή:
(23℃ για 30 ημέρες) |
≤0.03
|
dB/km
|
|
|
Υγρή δοκιμή θερμότητας:
(85℃, 85%RH για 30 ημέρες) |
≤0.03
|
dB/km
|
|
|
Θερμική δοκιμή γήρανσης (85℃ για 30 ημέρες)
|
≤0.03
|
dB/km
|
|
|
Το θερμό νερό ενυδατώνει τη δοκιμή: (60℃ για 15 ημέρες)
|
≤0.03
|
dB/km
|
|

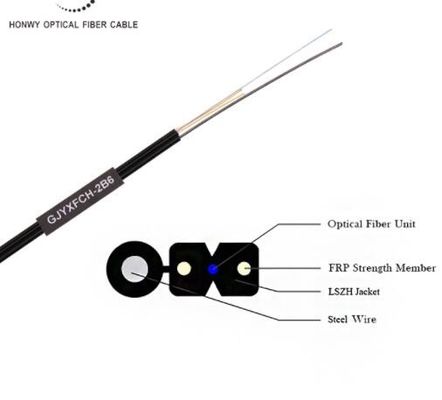

Σχέδια του εναέριου καλωδίου οπτικών ινών πτώσης τόξο-τύπων FRP FTTH
